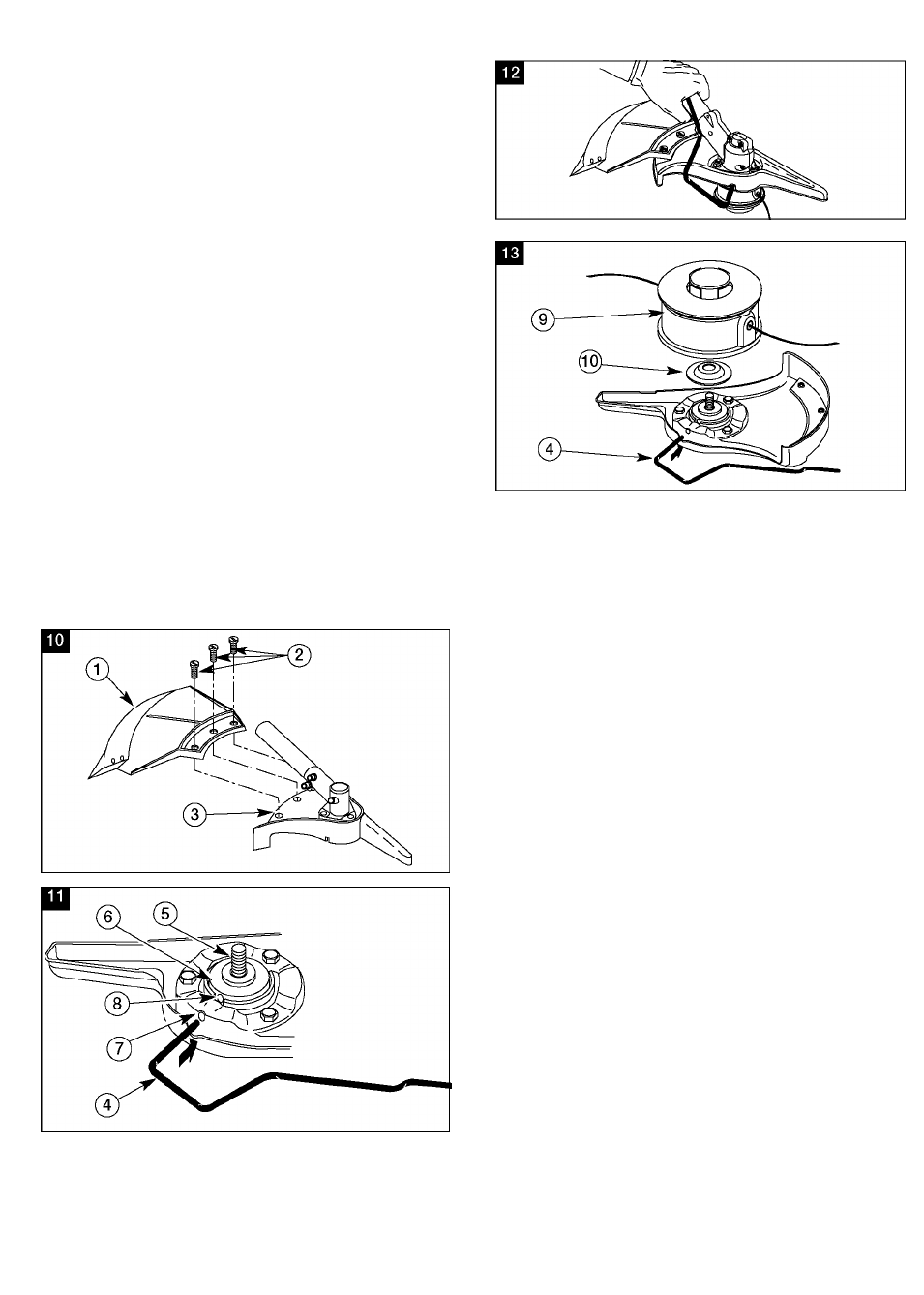

Opis delova - sl. 10-13
1. Zastitni lim na umetku 6. KuCiste pogonskog
za rezanje vratila
2. Zavrtnji 7. Prorez za sigurnosnu
3. Ucvrscenje zastitnog lima sipku
4. Sigurnosna sipka 8. Rupa na kosuljici vratila
5. Pogonsko vratilo 9. Umetak za rezanje
10. DrzaC seCiva
Списание деталей - рис. 10-13.
1. Защитный кожух 7. Отверстие в чашке
2. Винты редуктора
3. Суппорт 8. Отверстие в ступице
4. Стопорный стержень вала
5. Вал 9. Катушка с триммер-
6. Ступица вала ной леской
10. Фиксирующая шайба
Списание на частите -
1. Предпазна ламарина
на приставката
за рязане
Винтове
Захващане на
предпазната
ламарина
Предпазен лост
Задвижващ вал
фиг. 10-13
6. Корпус на
задвижващия вал
7. Шлиц на предпазния
лост
8. Отвор на втулката
на вала
9. Приставка за рязане
10. Държач на острието
Osade kirjeldus - joon . 10 13
1. Trimmikaitse 6. AjamivSlli korpus
2. Kruvid 7. Lukustusvarda ava
3. Kaitseplaadi 8. VSllipuksi ava
kinnitusalus 9. Trimmipea
4. Lukustusvarras 10. Terahoidik
5. AjamivSll
Daliq aprasymas - 10- -13 pav.
1. Pjovimo antgalio 6. Pavaros veleno
apsauginis skydelis korpusas
2. Varztai 7. IsdroZa blokavimo
3. Apsauginio skydelio strypui
tvirtinimas 8. Veleno [déklo anga
4. Blokavimo strypas 9. Pjovimo antgalis
5. Pavaros velenas 10. Peilio laikiklis
Detalu apraksts - 10- 13. att.
1. Griezejuzliktna 6. Primaras varpstas
aizsargvairogs korpuss
2. Skruves 7. DrosTbas stiena sprauga
3. Aizsargvairoga 8. Varpstas starpdetalas
nostiprinajums caurums
4. DrosTbas stienis 9. Griezejuzliktnis
5. Primara varpsta 10. Asmens nostiprinajums
Спис на делсвите - сл. 10- 13
1. Заштитен лим на 6. Кукиште на погонс-
додатокот за кото вратило
режете 7. Отвор за заштитната
2. Завртки шипка
3. Носач на заштитниот 8. Отвор за клинот
лим на вратилото
4. Заштитна шипка 9. Додаток за режете
5. Погонско вратило 10. Држач на нож
9
