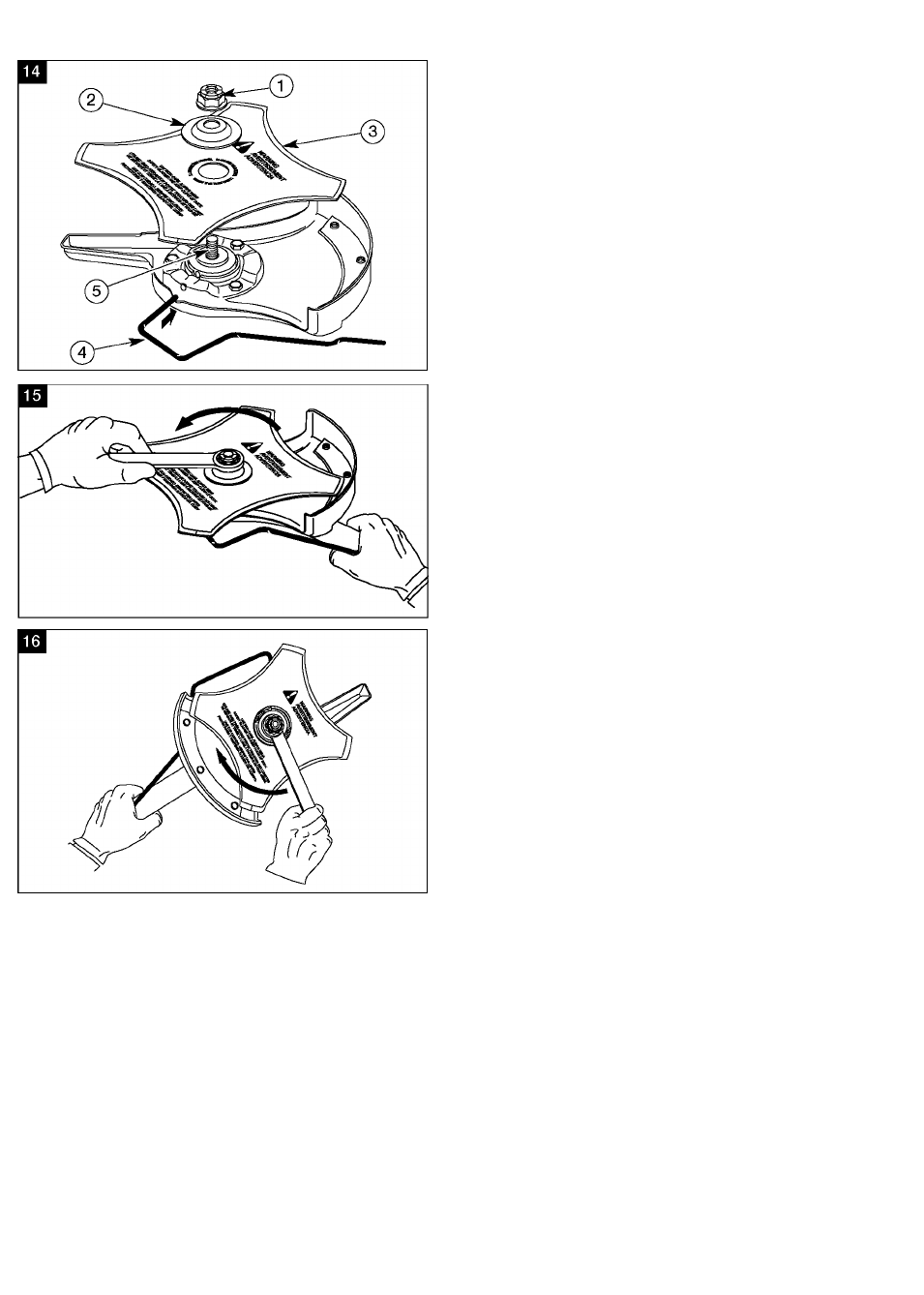

Opis delova - sl. 14-16

1. Navrtka

2. Dr^ac seciva

3. SeCivo za rezanje

4. Sigurnosna sipka
5. Kuciste pogonskog

vratila

Списание деталей - рис. 14-16.

1. Гайка

4. Стопорный стержень

2. Фиксирующая шайба
3. Режущий нож

5. Вал

Списание на частите - фиг. 14-16

1. Гайка

4. Предпазен лост

2. Държач на острието 5.

Корпус на

3. Режещо острие

задвижващия вал

Osade kirjeldus - jeon. 14-16

1. Mutter

4. Lukustusvarras

2. Terahoidik

5. AjamlvSiii korpus

3. LSiketera

Daliq aprasymas -

1. Verzle

2. Peilio laikiklis

3. Peilis

14-16 pav.

4. Blokavimo strypas

5. Pavaros veleno

korpusas

Detaju apraksts - 14.- 16. att.

1. Uzgrieznis

4. DrosTbas stienis

2. As me ns

5. Primaras varpstas

nostiprinajums

korpuss

3. Griezejasmens

Спис на делсвите - сл. 14-16

4. Заштитна шипка
5. Погонско вратило

1. Навртка

2. Држач на нож
3. Нож за режете
