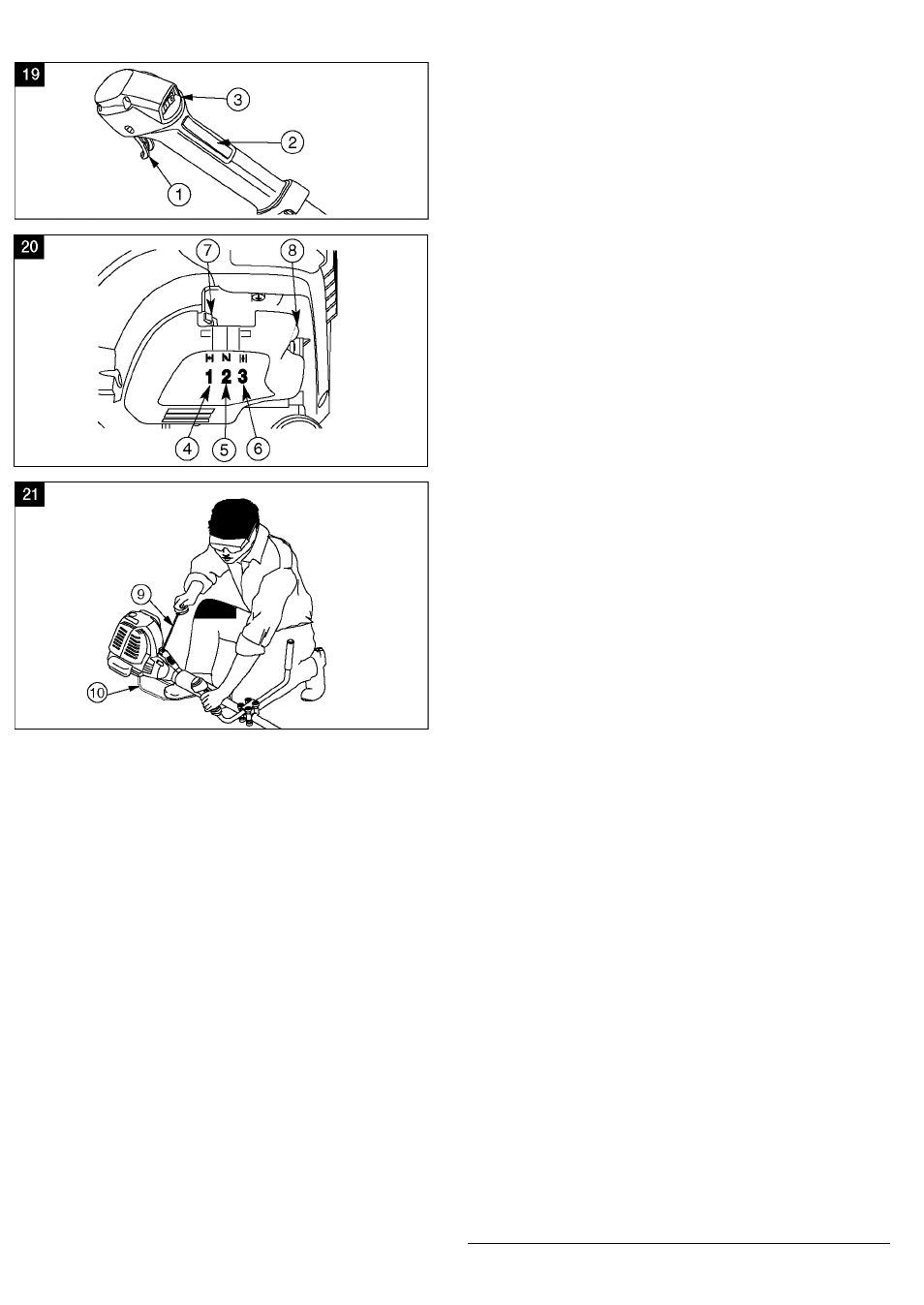

Opis delov - Sl. 19-21
1.
Rocica za plin
6.
Delovni poloZaj (3)
2.
Zapora roCice za plin
7.
Vzvod zraCnega dusilca
3.
Vzigalno stikal
8.
Sesalna Crpalka
4.
Maksimalen poloZaj
9.
Zagonska vrv
zraCnega dusilca (1)
10. NoZna opora
5.
Srednji vmesni poloZaj
zracnega dusilca (2)
Opis dijelova - crt. 19-21
1.
Poluga gasa
6.
Radni polozaj (3)
2.
UtvrdivaC poluge za gas
7.
Poluga Coka
3.
Sklopka za paljenje
8.
Usisna crpka
4.
Puni poloZaj Coka (1)
9.
Uze startera
5.
”Polu-cok” medupoloZaj (2)10.
Oslonac za stopala
Opis delova - Sl. 19-21
1.
Poluga za gas
6.
Radni polozaj (3)
2.
UtvrdivaC poluge za gas
7.
Poluga prigusivaCa
3.
Prekidac za paljenje
vazduha
4.
Maksimalni poloZaj
8.
Usisna pumpa
prigusivaCa vazduha (1)
9.
Uze startera
5.
Srednji medupoloZaj
prigusivaCa vazduha (2)
10. NoZni oslonac
Списание деталей - Рис.
19--21.
1.
Рычаг управления
5.
Положение воздушной
дроссельной
заслонки: «Частично
заслонкой
закрыта» (2)
2.
Фиксатор рычага
6.
Положение воздушной
управления
заслонки: «Полностью
дроссельной
открыта» (3)
заслонкой
7.
Рычаг управления
3.
Выключатель
воздушной заслонкой
зажигания заслонкой.
8.
Кнопка ручной
4.
Положение воздушной
подкачки
заслонки: «Полностью
т оплива (пример)
закрыта» (1)
9.
Тросик стартера
10. Ножной ynop
Списание на частите - Фиг. 19-21
1.
Лост на газта
6.
Работно положение (3)
2.
Фиксатор на лоста
7.
Лост на смукача
на газта
8.
Смукателна помпа
3.
Шалтер за запалване
9.
Въже на стартера
4.
Пълен смукач (1)
10. Опора за краката
5.
Полусмукач-
междинно
положение (2)
Osade kirjeldus - joon. 1
9-21
1.
Gaasihoob
6.
Tooasend(3)
2.
Gaasihoova lukk
7.
Ohuklapi hoob
3.
Süütelüliti
8.
Taitepump
4.
Ohuklapp kinni (1)
9.
Starterinoor
5.
Ohuklapp poolkinni,
10. Tugijalg
vahepealne asend (2)
Daliq aprasymas - Pav. 19-21
1.
Akceleratoriaus rankinio5.
Tarpiné sklendés
valdymo rankenélé
padétis (2)
2.
Akceleratoriaus rankinio 6.
Darbo padétis (3)
valdymo rankenélés
7.
Oro sklendés
fiksatorius
valdymo svirtis
3.
Uzdegimo jungiklis
8.
[leidZiamasis siurblys
4.
Visiskai uZdaryta
9.
Starterio paleidimo
sklendé (1)
lynas
10. Pamina
Detalu apraksts -19-21
. att.
1.
Akseleratora svira
5.
Videja droseles
2.
Akseleratora sviras
starppozTcija (2)
fiksators
6.
Darba reZTma pozTcija (3)
3.
Aizdedzes sledzis
7.
Droseles svira
4.
PilnTga droseles
8.
Uzsucejsuknis
pozTcija (1)
9.
Palaides trose
10. Balstkaja
Спис на деловите - Сл.
19-21
1.
Рачка за гас
6.
Работна положба (3)
2.
Фиксира^е на рачка
7.
Рачка за саух
за гас
8.
Пумпа за вшмукува^е
3.
Прекинувач за палете 9.
Са]ла за стартува^е
4.
Положба за полн саух (1 )10.
Потпирач
5.
Положба за половина
саух (2)
