1. Ez-Link™
5. Glavni otvor
2. Okidno dugme
6. Gornja cev vratila
3. Dugme
7. Donja cev vratila
4. Vodeci zleb
В зависимости от модала -

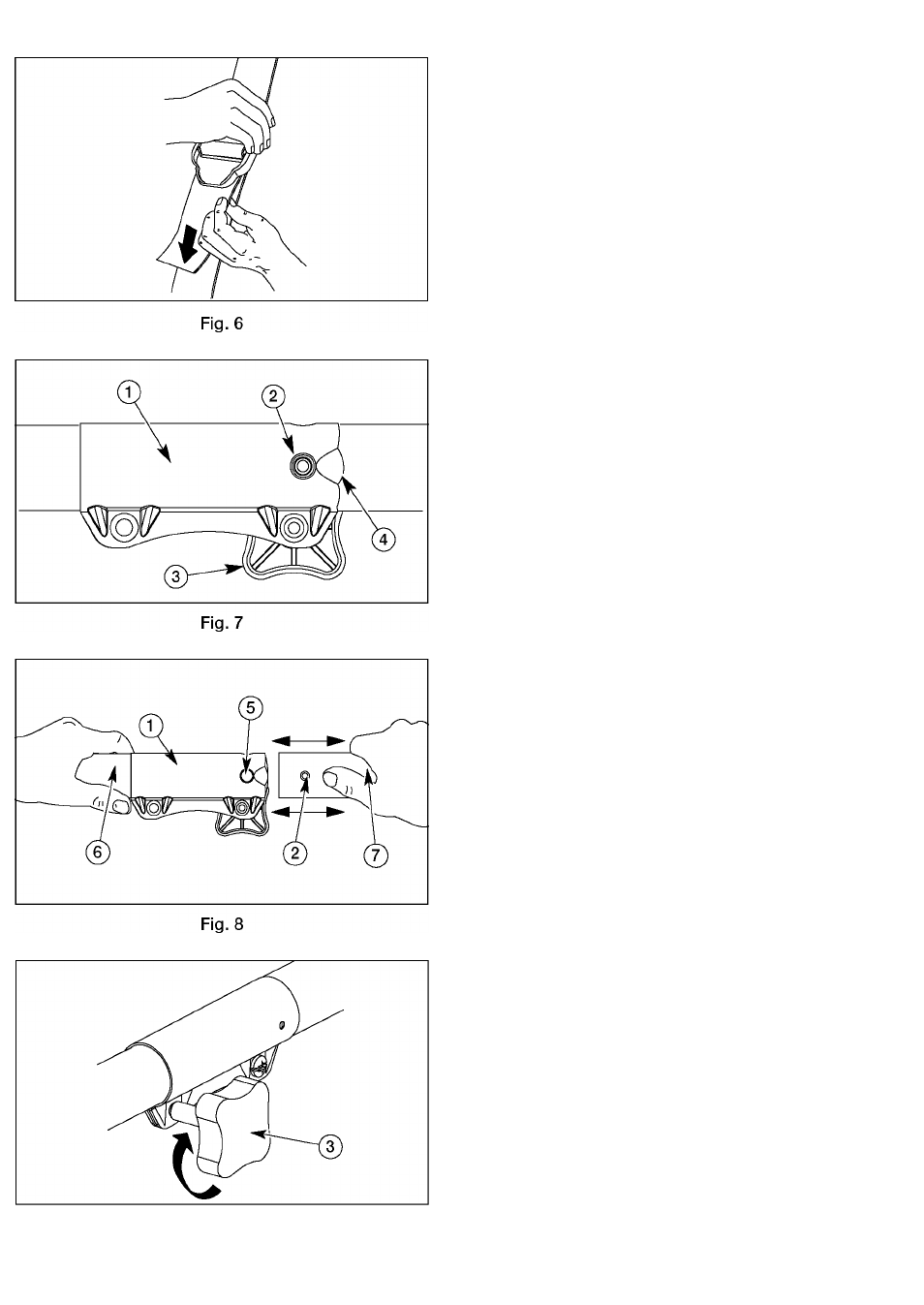

Описание деталей - Рис. 7-9.
Zavisno od izvedbe - Opis delova - Sl. 7-9
1. Соединительная 5.
муфта системы
Ez-Link™
2. Фиксирующая кнопкаВ.
3. Зажимная рукоятка 7.
4. Направляющая
фиксирующей кнопки
Отверстие в
соединительной
муфте
Верхняя штанга
Нижняя штанга
В зависимост от модела -
Описание на частите - Фиг. 7-9
1. Ez-Link™
2. Бутон за
освобождаване
3. Бутон
4. Канал
5. Основен отвор
В. Горна тръба на вала
7. Долна тръба на вала
Vastavalt mudelile - Osade kirjeldus - joon. 7-9
1. Ez-Link™
4. Juhtsüvend
ühendussüsteem
5. Peaava
2. Vabastusnupp
6. Vollitoru ülaosa
3. Nupp
7. Vollitoru alaosa
Priklausomai nuo konstrukcijos -
Daliq aprasymas - Pav. 7-9
1. Ez-Link™
5.
2. [jungimo mygtukas
6.
3. Rankenele
4. Kreipiamasis griovelis 7.
Pagrindine skyle
Virsutinis gofruotasis
vamzdis
Apatinis gofruotasis
vamzdis
Atkariba no modeja - Detaju apraksts - 7-9. att.
1. Ez-Link™
5. Galvenais caurums
2. ledarbinasanas poga 6.
Augseja caurule
3. Poga
7. Apakseja caurule
4. Vadrievab
Зависно од изведбата - Опис на деловите -
Сл.7-9
1. Ez-Link™
В. Горна цевка
2. Копне за вклучува^е на телото
3. Копне
7. Долна цевка
4. Водечки канал
на телото
5. Главен отвор
Fig.9
6
