26
Считыватель ТА100
Кабель RS232
ПК
RX+
RX-
При активировании
функции RS232,
функция Этернет
будет отменена.
Опц коммун
u
4
RS232
Да
4RS485
Да
При активировании
функции RS485,
функция Этернет
будет отменена.
Кабель RS232
RS485
Считыватель ТА100
RS232/RS485
Гнездо преобразователя
ПК
Примечание:
Примечание:
Примечание:
Преобразователь
RS232/485
поставляется как
дополнительная опция
4. Соедините другой конец кабеля с разъемом RS232
5. Включите источник питания

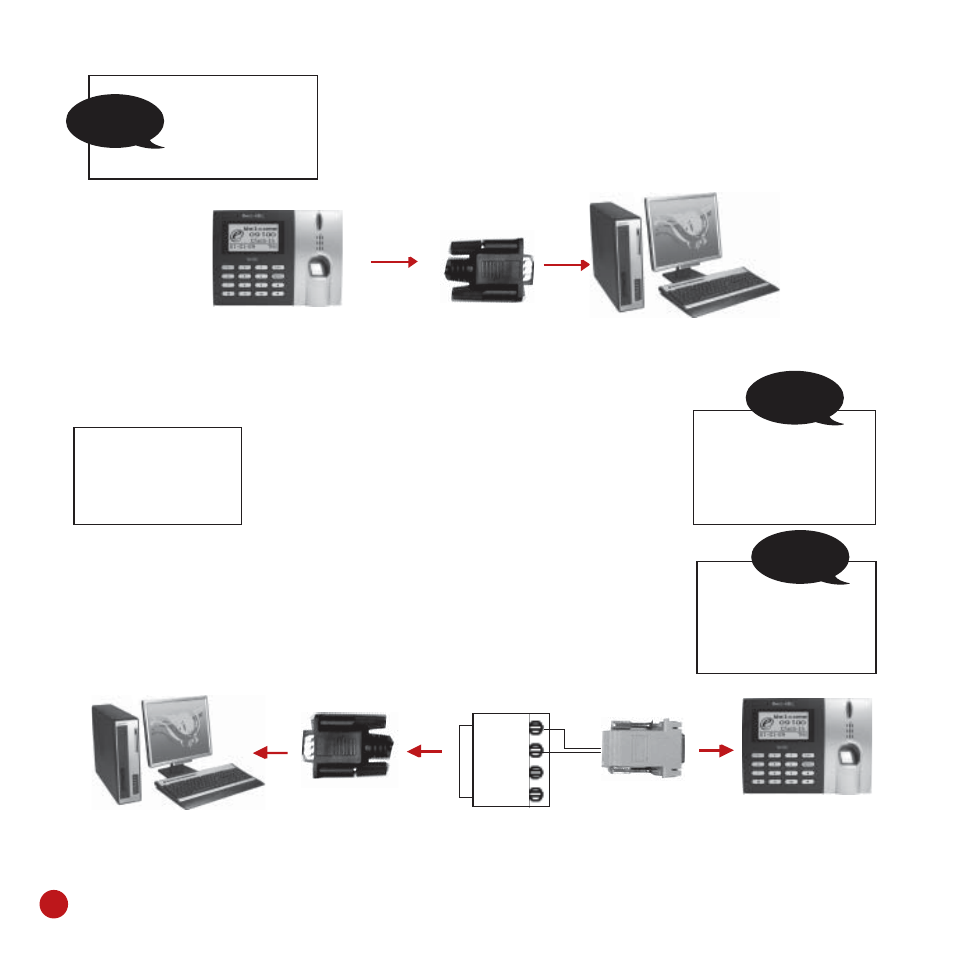

Одинарная связь RS485
1. Настройки RS485
Зайдите в Меню, нажмите на Опции
>Опц коммун> RS485 и выберите Да для
активирования функции RS485.
2. Выключите считыватель
3. Вставьте удлинитель кабеля RS485 в соединитель. Соедините
другой конец кабеля с преобразователем RS232/485.
4. Подсоедините преобразователь RS485 к гнезду RS232
персонального компьютера.
5. Включите источник питания
