23
Примечание:
Гнездо RS232/RS485 •
Для соединения коммуникации RS232/
RS485.
Кабель связи RS232 используется для
прямого соединения с персональным
компьютером, а кабель связи RS485
нужно соединять с компьютером через
преобразователь RS232/RS485.
Кабель RJ45/cat 5E не
включается в комплект
считывателя.
• Гнездо для электропитания
Для подсоединения к электропитанию.
Вставьте сюда кабель источника
питания постоянного напряжения 5В.
• Гнездо USB
Для загрузки информации о пользователей,
паролей, шаблонов отпечатков и записей событий
через USB флеш-диск.
Данный раздел предназначен
только для технических
специалистов. Установку
считывателя должен делать
хорошо обученный специалист.
Пользователи, не являющие
техническими специялистами,
могут ссылаться на этот раздел
только для изучения возможных
соединений считывателя.
Гнездо TCP/IP •
Для подсоединения считывателя к среде
LAN. Вставьте сюда кабель прямого
подключения RJ45/cat 5E и соедините его
к сетевому концентратору/переключателю.
Для прямого подключения к компьютеру,
используйте перекрестный кабель RJ45.
Примечание:
4 • УСТАНОВКА И КОММУНИКАЦИЯ
ВОЗМОЖНЫЕ СОЕДИНЕНИЯ

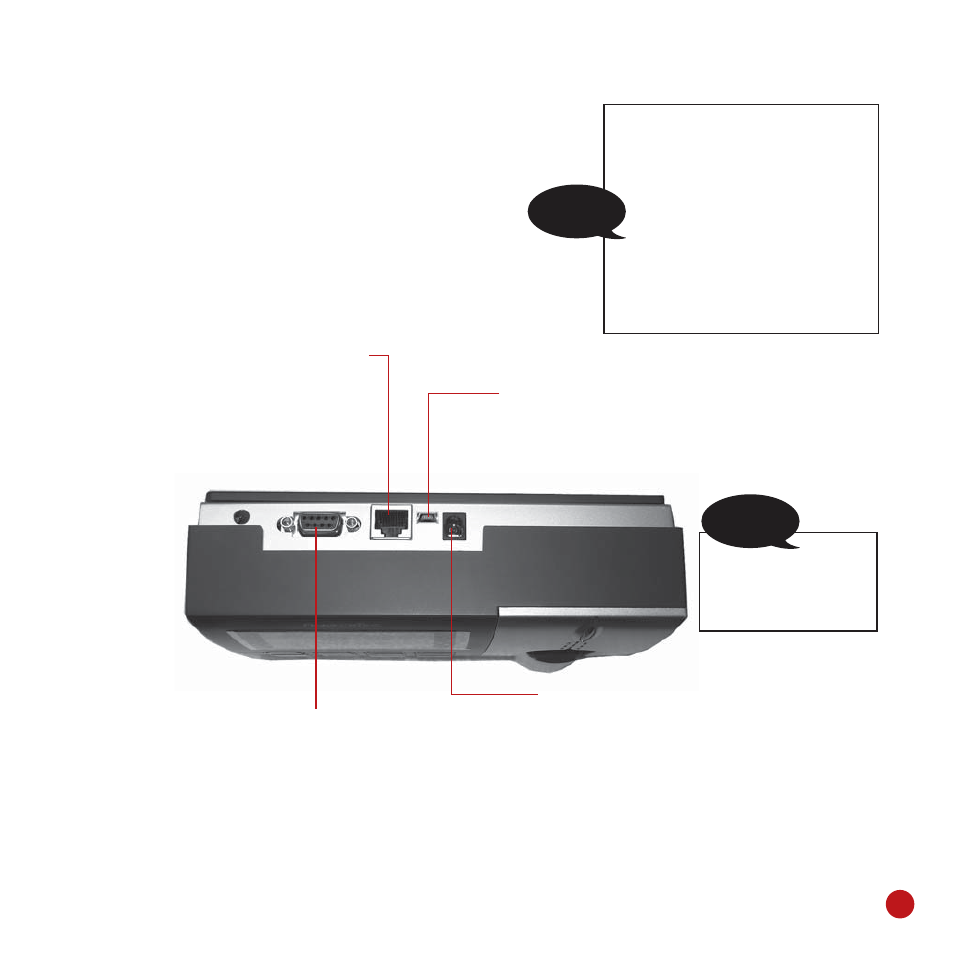

Задняя сторона считывателя Гнездо для соединений .
