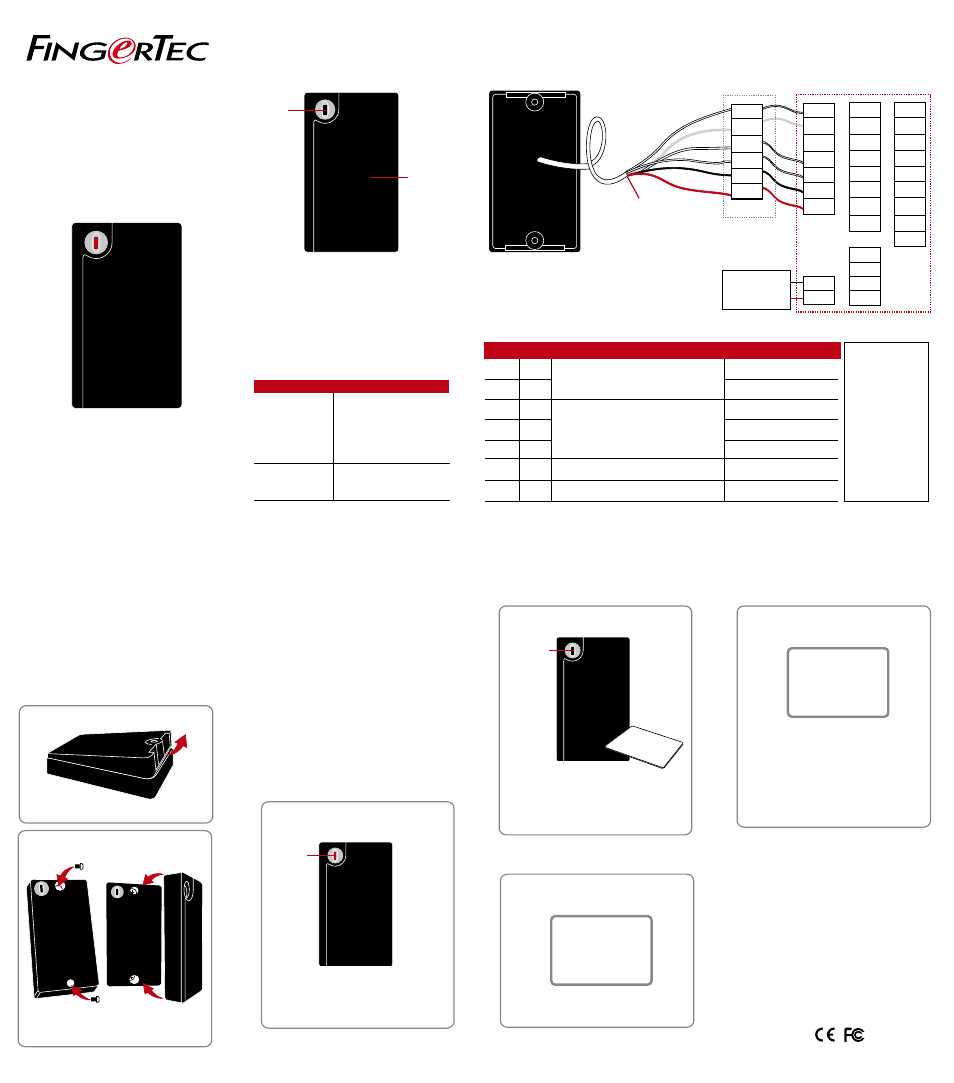

FingerTec i-Kadex Manual - Инструкция

i-Kadex
3 • Установка
До того как установить считыватель i-Kadex,
внимательно прочитайте данную инструкцию.
Считыватель i-Kadex получает питание от
ведущего терминала, поэтому нет необходимости
подключать i-Kadex к отдельному источнику
питания. Для правильного подключения провода
питания, смотрите на схему соединения.
Шаг 1
Снимите крышку терминала i-Kadex.
Шаг 2
Закрепите считыватель на стену с
крепежными винтами.
После соединения проводов, наденьте
крышку терминала.
BEEP
GLED
RLED
INWD0
INWD1
GND
+12V
GND
+12V
485B
485A
GND
232T
232R
GND
WD1
WD0
RJ45-1
RJ45-2
RJ45-3
RJ45-4
NC2
COM2
NO2
NC1
COM1
NO1
BUT
GND
SEN
BEEP
GLED
INWD0
INWD1
GND
+12V
1 • Краткое описание
Модель i-Kadex является ведомым считывателем
для карточной системы контроля доступа и
учета времени. Терминал i-Kadex читает карту
и передает информацию ведущему терминалу
для верификации. Для коммуникации с
ведущим терминалом, i-Kadex оснащен с
методом коммуникации Виганда 26-бит выход.
Соответственно, чтобы принять сигнал от i-Ka-
dex, ведущий терминал должен поддерживать
метод Виганда 26-бит вход.
Примечание:
В комплект
включается
только один
черный провод,
его можно
использовать
одновременно
для питания
GND и для
выхода Виганда
26-бит.
Провода
Соединения с
ведущим терминалом
для коммуникации
и получения
электропитания.
DC 12V 3A
Power Supply
2 • Подключения & Схема соединения
Item
Светодиодный
индикатор
Чтение карт
What Is It For
Красный цвет указывает, что
считыватель находится в режиме
ожидания
Зеленый цвет указывает, что
считыватель прочитал карту и
передал информацию ведущему
терминалу для верификации.
Расстояние Карта RFID,
125kHz50 – 80 мм . Карта
MIFARE,13.56MHz
30 – 50 мм
Фиолетовый
ый
Зеленый
Белый
Черный
Красный Чтение
карт
Светодиодный
индикатор
Функция
Для получения электропитания(пост. напр.
12В 3A).
Виганда 26-бит выход для подключения к
ведущему терминалу, с методом Виганда 26-бит
вход.
Сигнал от ведущего терминала для
светодиодного индикатора.
Звуковой сигнал Вход от ведущего терминала.
Задняя сторона ведущего
терминала
Подключение к
Питание: GND
Питание: +12V
INWD0
INWD1
GND
GLED
BEEP
Цвет
терминалу
Черный
Красный
Зеленый
Белый
Черный
Сер
ый
Фиолетовый
Провод
GND
PWR
WD0
WD1
GND
LED
BEEP
i-Kadex
Считыватель карт RFID для
Руководство пользователя
4 • Верификация
FingerTec® i-Kadex – ведомый считыватель
для карточной системы контроля доступа
и учета времени. i-Kadex читает карту и
передает информацию ведущему терминалу
для верификации. Терминал не имеет память и
поэтому не может произвести первоначальную
регистрацию карт. До того как использовать
i-Kadex для верификации, карта должна
быть заранее регистрирована в ведущем
терминале.
Для верификации карты
Шаг 1
Убедитесь, что терминал i-Kadex
находится в режиме ожидания и карта
зарегистрирована в ведущем терминале.
Шаг 2
Поднесите карту к месту чтения карт
на терминале. При чтении карты,
светодиодный индикатор излучает зеленый
свет и это означает, что информация карты
отправлена к ведущему терминалу для
верификации.
Ведущий терминал
Шаг 1
При успешной верификации карты,
ведущий терминал озвучивает «Спасибо»
Шаг 2
Если карта заранее не регистрирована
или не исправна, ведущий терминал
озвучивает “Wo..oo..”, и это означает,
что верификация была неуспешной.
w w w . f i n g e r t e c . c o m
Технические советы и руководства пользователей на других языках
приведены на вебсайте http://user.fingertec.com
© 2010 Компания FingerTec Worldwide Sdn. Bhd.
Все права защищены. • Печатано в Малайзии. 082010
