Страница 24
25
Опц коммун
u
4RS232 Нет
RS485 Нет
1
8
Верх
Перед
1
8
Перекрестный кабель Ethernet 10/100 Base-T
Эту кабель можно использовать для установки концентратора или
соединения двух станции Этернет напрямую без концентратора.
Кабель поддерживает стандарты 10Base-T и 100Base-TX
Разъем с одинарным стержнем
Разъем с двойным стержнем
TX+
1
•
•
3 RX+
TX-
2 •
• 6
RX-
RX+
3
•
•
1
TX+
RX-
6 •
• 2
TX-

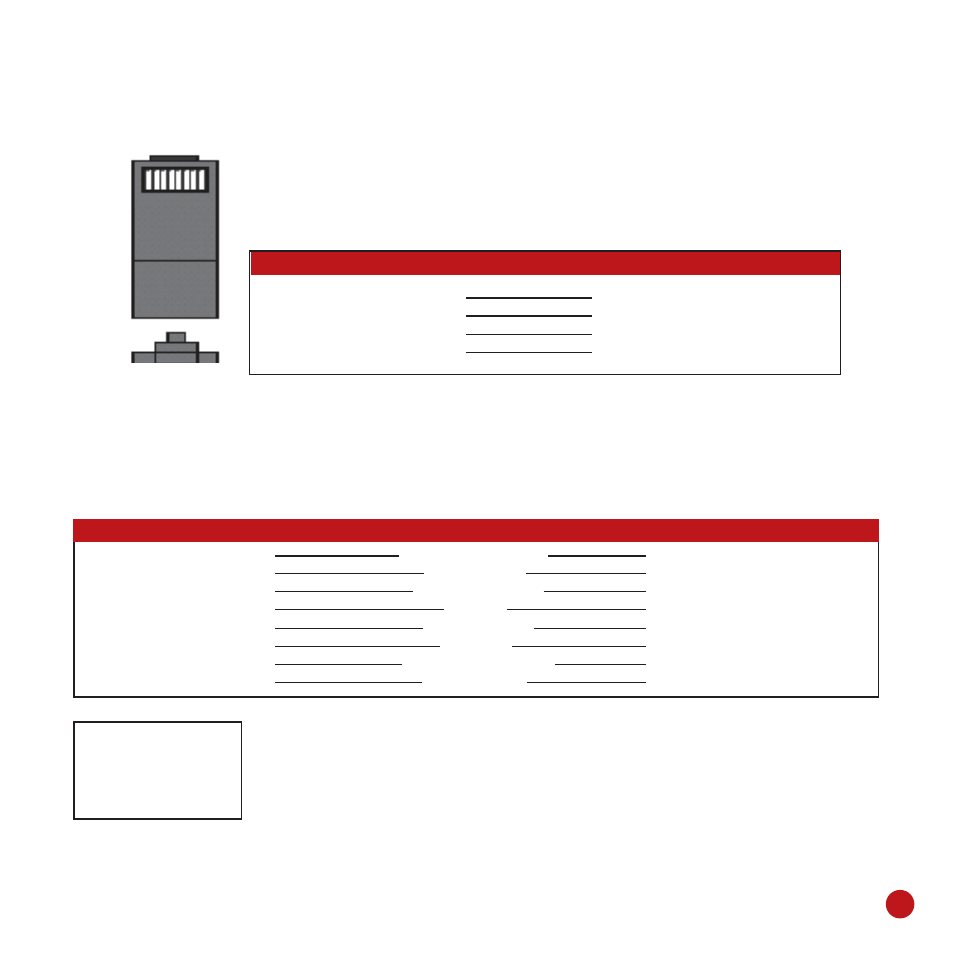

Прямой кабель Ethernet 10/100 Base-T
Этот кабель также поддерживает стандарты 10Base-T и 100Base-TX и используется для
подсоединения карты интерфейса сети к концентратору или к выходу сети. Некоторые
называют этот кабель “whips”
Соединительный стержень
Цвет кабеля
Cоединитель
TX+
1
•
Белый/Оранжевый
• 1
TX+
TX-
2
•
Оранжевый
• 2
TX-
RX+
3
•
Белый/Зеленый •
3 RX+
4
•
Синий •
4
5 •
Белый/Синий •
5
RX-
6
•
Зеленый •
6
RX-
7 •
Белый/Коричневый •
7
8 •
Коричневый •
8
Связь RS232
1. Настройки RS232
Зайдите в Меню, нажмите на Опции >Опц коммун> RS232 и
выберите Да для активирования функции RS232
2. Выключите считыватель
3. Вставьте кабель RS232 в гнездо персонального компьютера.
