4| Сборка компрессора

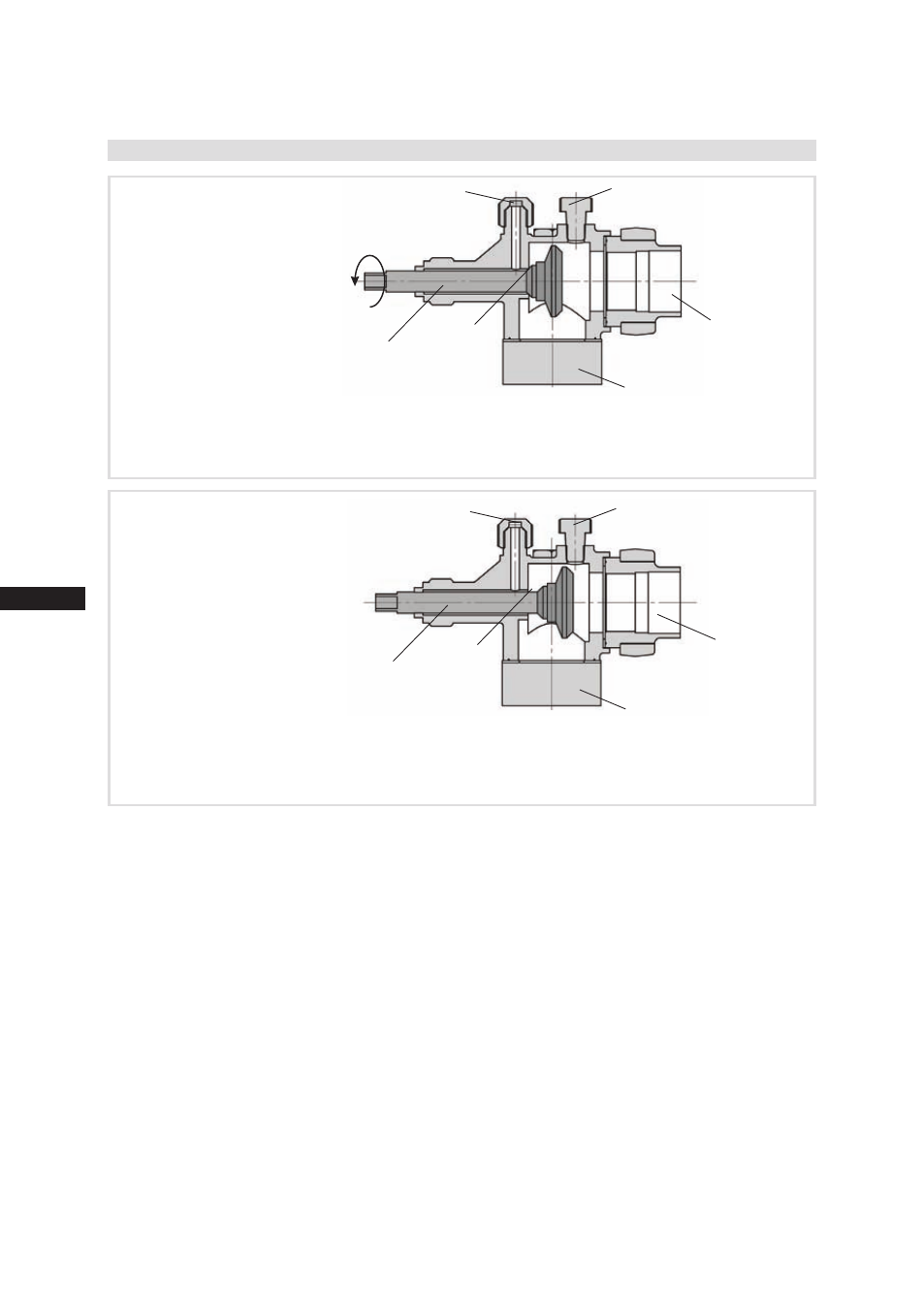

4.9 Принцип действия закрываемых выводов для технического обслуживания
Соединение труб
Соединение труб
Рис. 16
Открытие запорного вентиля:
Шпиндель: поверните влево (против часовой стрелки) до упора.
—> Запорный вентиль полностью открыт/вывод для технического обслуживания закрыт.
Для защитных устройств предусмотрено незакрываемое подключение.
Рис. 17
Открытие вывода для технического обслуживания
Шпиндель: поверните вправо на один оборот или на пол-оборота.
—> Вывод для технического обслуживания открыт/запорный вентиль открыт.
Для защитных устройств предусмотрено незакрываемое подключение.
Вывод для технического
обслуживания закрытый
Подключение
заблокировано
Шпиндель
Подключение не закры-
ваемое
Подключение не закрываемое Вывод для технического
обслуживания открыт
Шпиндель
Подключение
открыто
Компрессор
Компрессор
