4| Сборка компрессора
4.7 Трубопроводы
Трубопроводы и компоненты установки должны быть чистыми и сухими внутри, без окалины,
металлических стружек, слоя ржавчины и фосфатной пленки. Используйте только герметично
закрытые узлы.
Прокладывайте трубопроводы надлежащим образом. Чтобы предотвратить опасность появле-
ния трещин и разрывов трубопроводов от сильной вибрации, используйте подходящие гасители
колебаний.
Обеспечьте соответствующий отвод масла.
Минимизируйте потери давления.
Соединительные элементы труб обладают ступенчатым
внутренним диаметром, таким образом, трубы можно
использовать в традиционных миллиметровых и дюймовых
размерах.
Диаметры подсоединения запорных вентилей предназначены
для макс. мощности компрессора. Требуемое поперечное
сечение трубы необходимо подогнать под
производительность. То же самое касается обратных
вентилей.

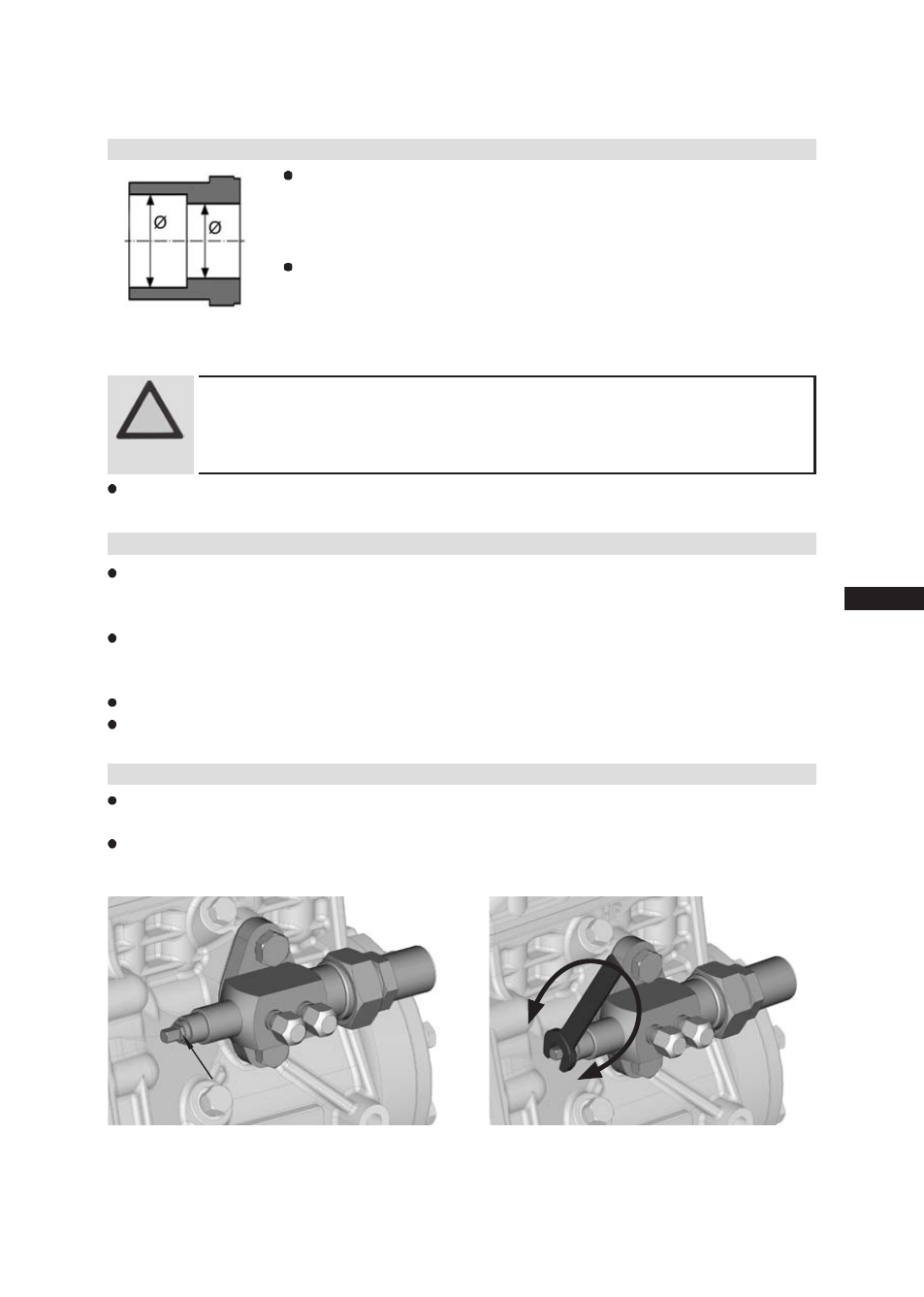

Рис. 13: ступенчатый
внутренний диаметр
4.6 Соединения труб
Уплотняющая прокладка клапанного
шпинделя
4.8 Управление запорными вентилями
Перед тем как открыть или закрыть запорный вентиль, ослабьте уплотняющую прокладку кла-
панного шпинделя примерно на ¼ поворота против часовой стрелки.
После выполнения операции с запорным вентилем снова затяните уплотняющую прокладку
клапанного шпинделя по часовой стрелке.
Рис. 14 Рис. 15
ослабить
затянуть
Момент затяжки фланцевого соединения составляет 80 Нм.
ВНИМАНИЕ! Перегрев может вызвать повреждение вентиля.
Поэтому при пайке снимите патрубок с вентиля.
Выполняйте пайку только с защитным газом, чтобы предотвра-
тить окисление (окалину).
