4| Сборка компрессора

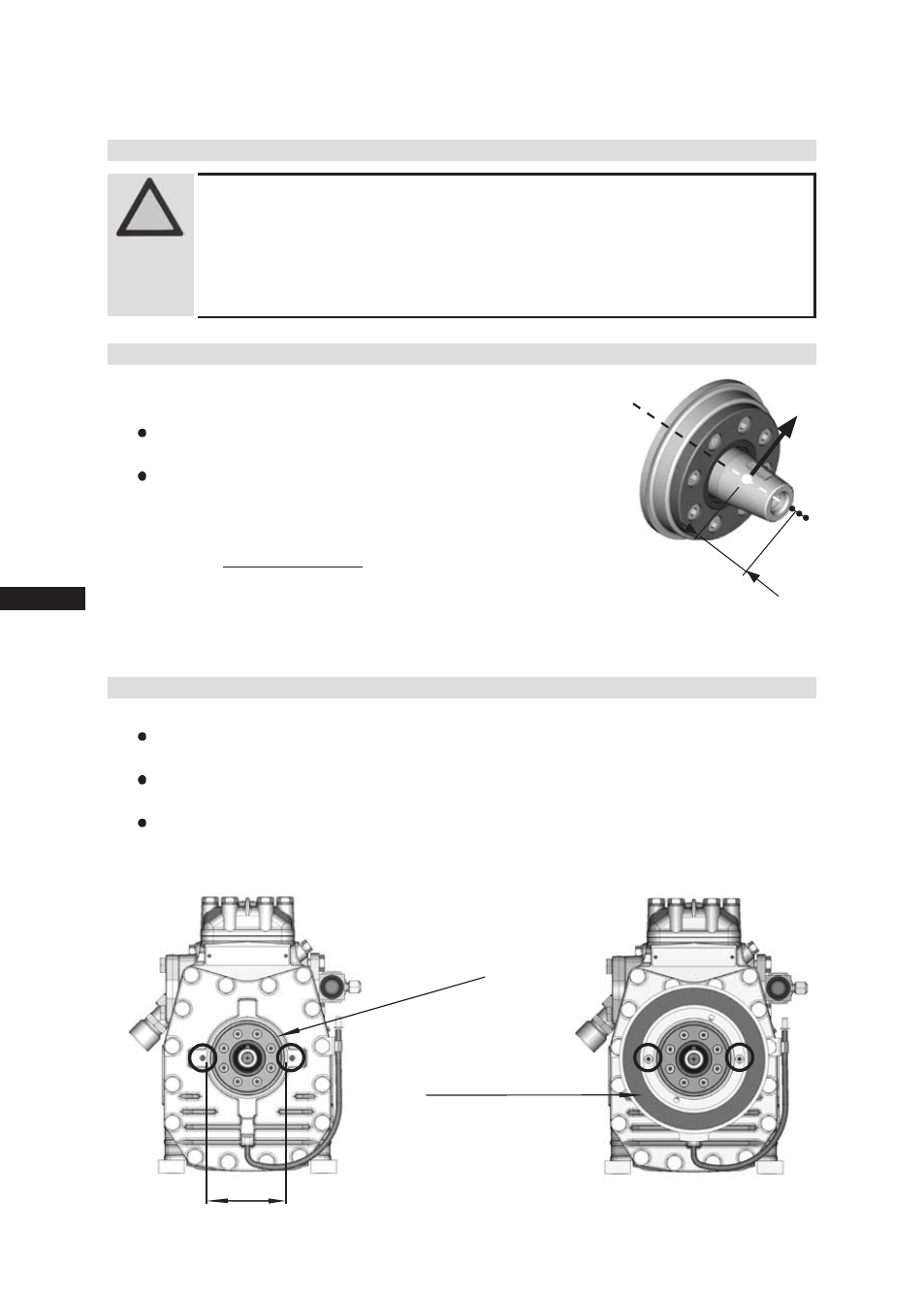

4.3 Клиноременный привод
4.4 Нагрузка на главный подшипник
4.5 Сборка электромагнитной муфты
ВНИМАНИЕ! Ненадлежащим образом выполненные ременные приводы,
прежде всего, биение ремня или слишком сильное натяже- ремня или слишком сильное натяже- ремня или слишком сильное натяже-
ние, могут привести к повреждению компрессора! Следите
за правильными параметрами ременного привода, например,
посредством применения натяжных роликов и выбора про-
филя и длины ремня.
Чтобы избежать перегрузки главного подшипника компрессора ремен-
ным приводом, необходимо учесть следующее:
Возникшая в результате натяжения ремня сила в точке при-
ложения (см. рис. 10) не должна превышать F
макс
= 2750 Н.
Если точка приложения силы смещается вперед (см. рис.10,
маленькие точки), сила F
макс
уменьшается по следующей фор-
муле:
F
макс доп.
= 245 кНмм
(90 мм + L
1
[мм])
Следующее описание действительно для волноустойчивой электромагнитной муфты.
Передний фланец крепления подшипника располагает калибровой посадкой Ø 95 f7 для
восприятия магнитного поля электромагнитной муфты (см. рис. 11).
Чтобы осуществить сборку, сместите магнитное поле на калибровую посадку и закрепите двумя
винтами с цилиндрической головкой M6 x 16 (см. рис. 12). Момент затяжки винтов = 15 Нм.
Дальнейший монтаж электромагнитной муфты выполняется в соответствии с указаниями
изготовителя муфты.
Рис. 11
Фланец крепления
подшипника, передний
Магнитное поле
Рис. 12 95 f7
F
макс
= 2750 Н
(M
bмакс
= 245 кНмм)
F
макс
L
1 (мм)
Рис. 10
