УСТАНОВКА
Подготовка
•
Перед инсгалляцией проверьте работу радиоприемника с подключенной антенной и динамиками.
•
Отсоедините кабель от отрицательного контакта аккумуляторной батареи (см. предупреждение ниже).
•
Устройство следует устанавливать в горизонтальном положении, так чтобы лицевая панель была повернула под удоб
ным для пользователя углом. Однако этот угол не должен превышать 30".
Предупреждение:
Если установка магнитолы производится в автомобиль, оснащенный компьютерной системой навигации, все электронные
установки, заложенные ранее в память компьютера, будут стерты при отсоединении аккумулятора. Поэтому в таких авто
машинах аккумуляторная батарея не отсоединяется, а при установке магнитолы соблюдаются дополнительные меры пре
досторожности для предупреждения короткого замыкания.
Установка на приборной панели
Подобного рода инсталляция производится в том случае, если на
приборной панели предусмотрено штатное место для автомагнитолы,
показанное на рис. 1. Толщина стенок приборной панели при этом
должна составлять не менее 4,5-6 мм.
-182 mm-
1Г
53 mm
Меры предосторожности при установке
По возможности инсталляция должна производиться профессиональным установщиком аудиоаппаратуры.
В случае возникновения трудностей при установке обратитесь в авторизованный сервисный центр Panasonic.
1
.
Данная автомагнитола предназначена для работы с 12-вольтовым источником постоянного тока (аккумуляторной ба
тареей) с заземлением отрицательного полюса.
При выполнении электрических соединений строго следуйте указаниям на стр. 18. Несоблюдение инструкций по под
соединению может привести к повреждению устройства.
Кабель питания подключается только после выполнения всех соединений.
Проверьте, чтобы желтый провод был подсоединен к положительной клемме (ч-) батареи или к разьему блока предо
хранителей (ВАТ).
Во избежание короткого замыкания заизолируйте все открытые провода.
Закрепите все провисающие провода после окончания инсталляции.
Перед подключением к автомагнитоле других устройств внимательно прочтите прилагающиеся к ним инструкции по
установке и подключению.
КРЕПЕЖНАЯ ФУРНИТУРА, ВХОДЯЩАЯ В КОМПЛЕКТ ПОСТАВКИ
№ Наименование
т Монтажный кожух
г Шестигранная шайба (5 мм)
Рисунок Кол-во
1
3 Опорная пластина
ы Самонарезающий ВИНГ
(5 мм X 16 мм)
№ ; Наименование
ь Монтажный болт (5 мм)
-> Разъем питания
Рисунок i Кол-во
- Г . . . .
!
Футляр для съемной
лицевой панели
Приспособление для
демонтажа
ГЛ1":1КТаТЛ

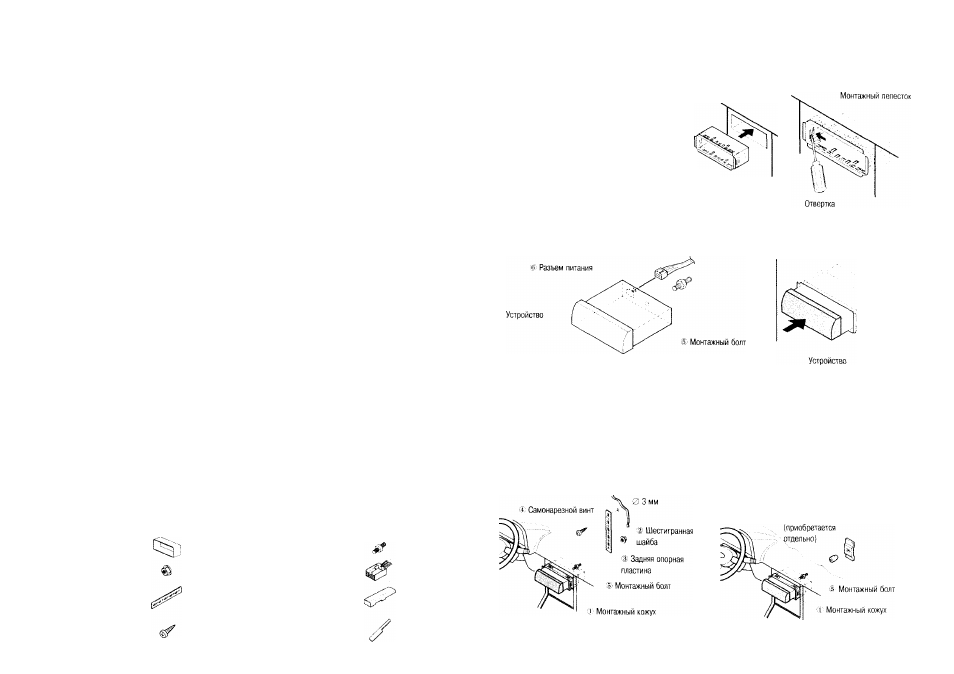

ПРОЦЕДУРА УСТАНОВКИ
Примечание: отсоедините кабель от отрицательного (-) полюса батареи
Приборная панель
1. Закрепите монтажный кожух (1).
Вставьте кожух в отверстие приборной панели
(штатное место для аудиооборудования)
и с помощью отвертки отогните монтажные
лепестки.
Монтажный кожух
Закрепите заднюю панель устройства.
a) Проверьте правильность электрических соединений, обратившись к соответствующим инструкциям
b
) Заверните монтажный болт „т; с помощью подходящего гаечного ключа,
c) Подсоедините разъем питания Ф; к устройству.
б) Вставьте устройство в монтажный кожух 1 и нажмите на него, пока не услышите фиксирующий щелчок,
е) Закрепите заднюю панель устройства одним из двух рекомендуемых ниже способов.
■ С помощью задней опорной пластины
Прикрепите один конец задней опорной пластины к задней панели устройства, а другой конец - к перегородке между са
лоном и моторным отсеком автомобиля или к другой металлической части.
■ С помощью резиновой накладки (не входит в комплект поставки)
(при наличии задней крепежной скобы на перегородке между салоном и моторным отсеком)
Вставьте монтажный болт 5 на задней панели устройства в резиновую накладку и вверните его в заднюю крепежную
скобу.
Перегородка между салоном и моторным отсеком
Задняя крепежная скоба
(имеется в автомобиле)
Резиновая накладка
