28
Leica mojo3D, Установка оборудования
Либо воспользуйтесь встроенными магнитами, GPS антенна mojo3D
может быть с их помощью легко установлена на металлическую крышу.
3. Для прокладки кабеля воспользуйтесь по возможности имеющимися отверс-
тиями с защитной втулкой; если это невозможно, может понадобиться создать
дополнительное отверстие. Если создаете новое отверстие для прокладки
кабеля, используйте защитную втулку.
•
Кабели не должны быть надрезаны или сильно изогнуты, так как это ухудшает
их характеристики и может привести к отказу.
•
Кабели должны подводиться напрямую к задней панели mojo3D.
•
Антенна должна быть установлена строго горизонтально, чтобы обеспечить
максимальное качество приема спутникового GPS сигнала.
•
Если mojo3D подключена к Leica mojoRTK, mojo3D GPS антенна не требуется,
но установка антенны сотового модема по-прежнему необходима.

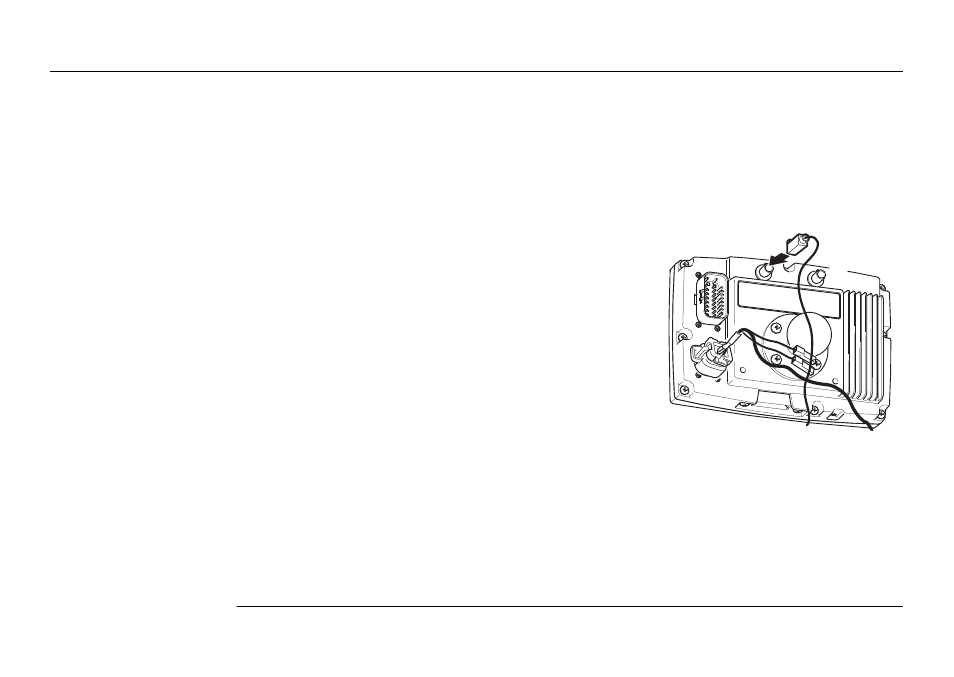

4. Соедините синий разъем кабеля GPS антенны с
синим разъемом на задней панели дисплея
mojo3D. Разъемы антенных кабелей и разъемы
на задней панели Leica mojo3D имеют соответс-
твующие друг другу цвета, чтобы обеспечить
правильность подключения.
mojo3D_008
