3. Вставьте разъем кабеля штыревой антенны в отверстие, как показано на
рисунке, наденьте на него шайбу и зафиксируйте с помощью гайки. Кабеля для
штыревых антенн также имеют цветные метки.
4. Проложите кабеля по специальным каналам снизу антенн. Уложите каждый
кабель в свой канал и надавливанием поместите его в имеющиеся прорези.
5. На антенне существует несколько мест для вывода кабеля. Выберите
наиболее подходящее в вашем случае.

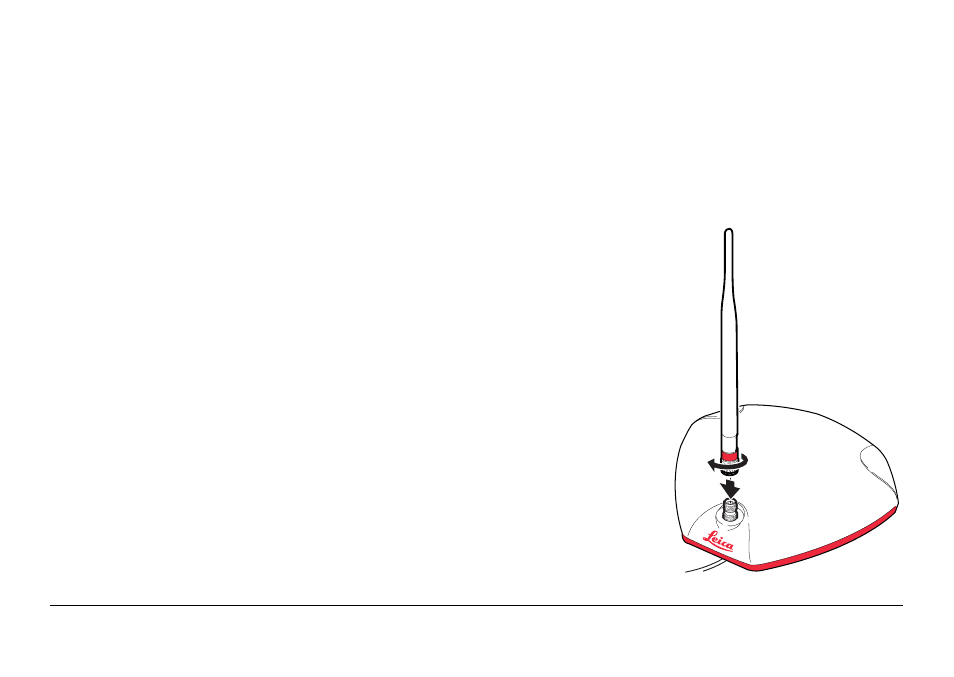

6. Установите штыревую антенну на обе GPS
антенны

Штыревые антенны также имеют
цветные метки в соответствии с GPS
антеннами: красную к красной,
черную к черной.

Помните, что штыревые антенны
должны быть установлены так, чтобы
сгибаться назад при необходимости.
mojoRTK_006
