244 Leica mojo3D, Расширения mojo3D
Подготовка анте-
нны GeoPRO 1. Чтобы подготовиться к установке антенны GeoPRO, очистите крышу кабины.
Для этого следует воспользоваться спиртом или стеклоочистителем Windex
®
.

Закручивайте все разъемы руками перед тем, как затягивать ключом.
Не затягивайте слишком сильно. Закрутите все соединения и подтяните
только на 1/8 оборота.
2. Соедините кабель с меньшим разъемом с антенной GeoPRO.

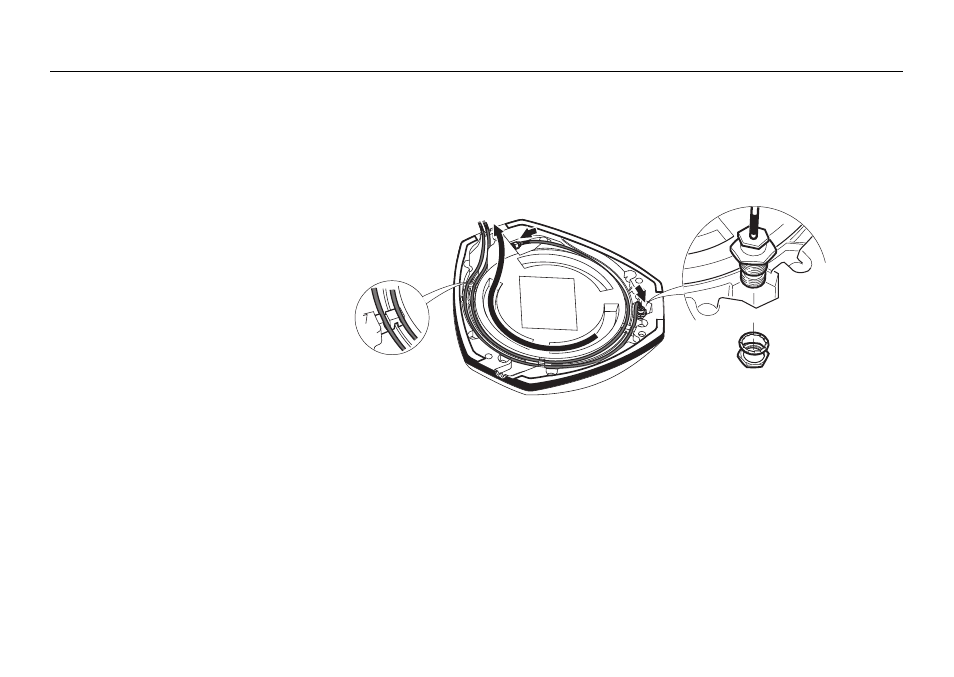

3. Вставьте разъем кабеля штыревой антенны в отверстие, как показано на
рисунке, наденьте на него шайбу и зафиксируйте с помощью гайки.
4. Проложите кабеля по специальным каналам снизу антенн. Уложите каждый
кабель в свой канал и надавливанием поместите его в имеющиеся прорези.
5. На антенне существует несколько мест для вывода кабеля . Выберите
наиболее подходящее в вашем случае.
2
3
4
5
mojo3D_022
