Подключение
кабелей
2. Подключите кабель расширения порта к Twist.
3. Подсоедините кабель подключения QuickSteer к Twist.
4. Подсоедините два разъема QuickSteer к кабелю подключения QuickSteer.
5. Подключите кабель питания к источнику напряжения 12 В и к кабелю подклю-
чения QuickSteer.

Если используется комплект многосекционного управления, кабель
подключения QuickSteer должен быть соединен с кабелем подключения
AS400.

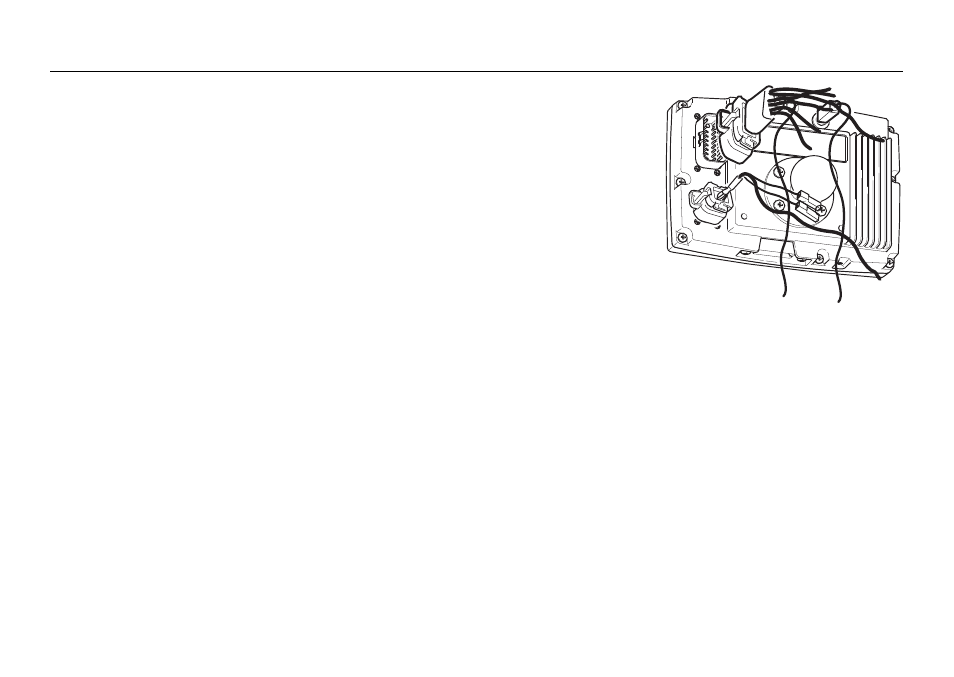

1. Подключите кабель расширения порта к
mojo3D.
mojo3D_013
