Основные подсоединения
• Убедитесь, что перед началом подсоединения данный видеопроигрыватель и другие устройства, которые Вы будете подключать, установлены в
режим ожидания или выключены и отсоедините кабели питания от сетевых розеток.
• При установке любого оборудования следите за тем, чтобы вентиляционные отверстия не были закрыты, нтобы обеспечить свободную
циркуляцию воздуха.
• Внимательно прочтите инструкцию перед началом выполнения подсоединений.
• Соблюдайте цветовую маркировку при подключении аудио- и видеокабелей.
• Выберите подходящий тип экрана при начальной установке параметров “6 TV Aspect” в соответствии с типом Вашего телевизора [4:3/16:9 и
стандартный телевизор (Direct View TV), проектор с электронно-лучевой трубкой, проектор с жидкокристаллическим дисплеем, проекционный
телевизор]. (См. стр. 35)
Замечания:
• Периферийное оборудование и шнуры продаются отдельно, если не указано иначе.
• При воспроизведении некоторых дисков DVD уровень громкости телевизора может быть ниже, чем при воспроизведении некоторых других
источников. В этом случае отрегулируйте громкость телевизора.
Подключите свой проигрыватель ОУО-дисков / видеокомпакт-дисков / компакт-дисков
непосредственно к телевизору.
Если Ваш проигрыватель DVD-диcкoв / видеокомпакт-дисков / компакт-дисков подключен к телевизору через видеомагнитофон, то при
воспроизведении некоторых DVD-диcкoв картинка может воспроизводиться неправильно. Поэтому мы настоятельно рекомендуем Вам не
подключать проигрыватель DVD-диcкoв / видеокомпакт-дисков / компакт-дисков к видеомагнитофону при сборке системы домашнего развлечения.
• При просмотре записей через видеомагнитофон установите видеопроигрыватель в режим ожидания.

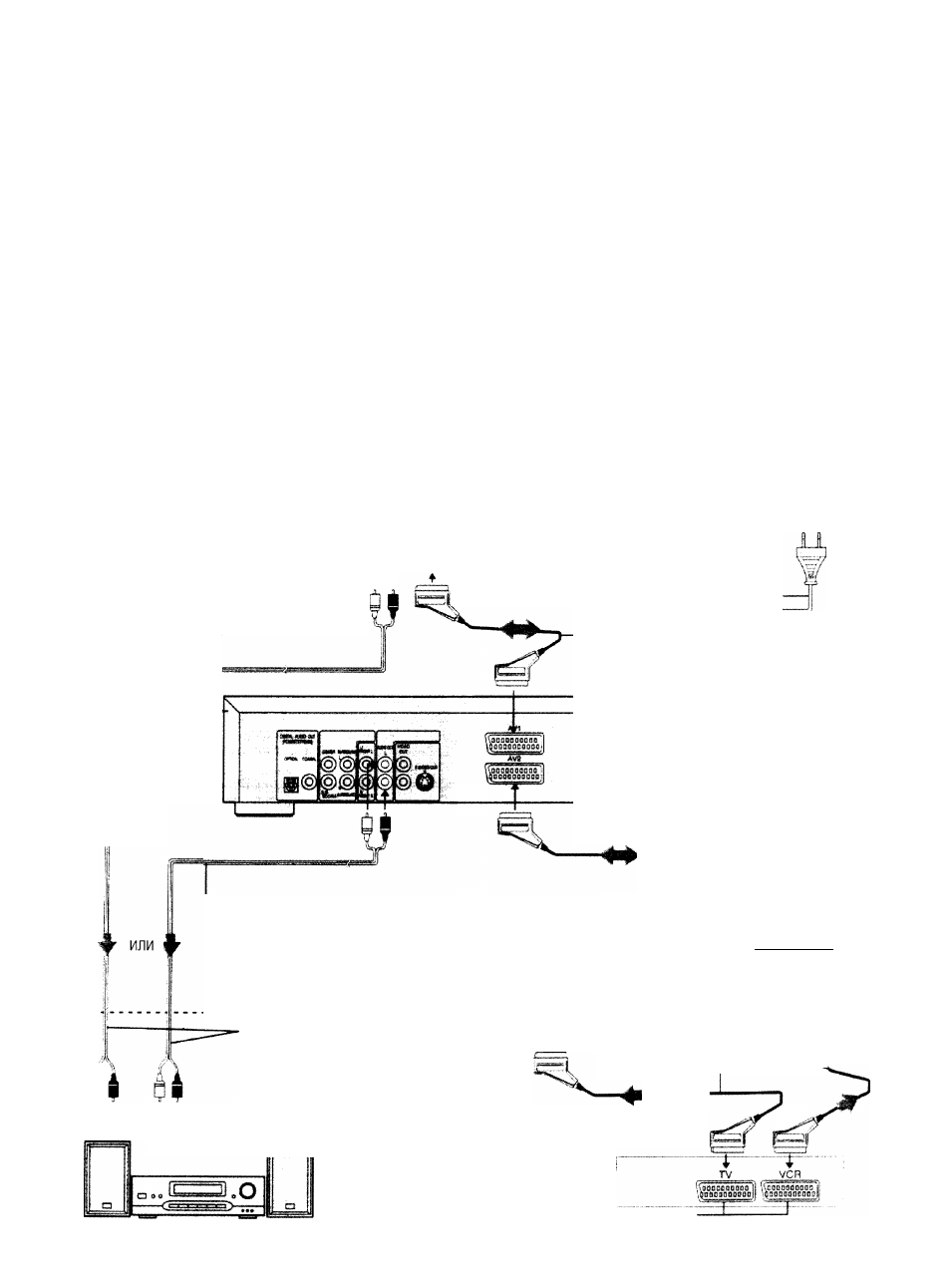

Подключение телевизора и видеомагнитофона с помощью 21-контактного разъема SCART
Телевизор
К соединителям аудиовыходов (красный, белый)
t t
К 21-контактному разъему SCART
(Где возможно - RGB)
Направление дви-;
жения сигнала
21-контактный
кабель SCART
Проигрыватель
DVD-дисков /
видеокомпакт-
дисков / ком
пакт-дисков
к
розетке переменного
тока (АС 220-240 В, 50 Гц)
Кабель питания
(входит в комплект)
i:
только для
DVD
АУДИО
Замечание;
Аудио- и видеовыходы через соединители AUDIO OUT (красный и белый)
/ соединитель VIDEO OUT (желтый) задействованы только при
воспроизведении DVD-дисков и не подходят для других источников,
подключенных к разъемам SCART.
21-контактный кабель SCART
Видеомагнитофон
21-контактные
разъемы SCART
^VocaocsDoso
>>^’.0DOODSaQB8B
Аудиокабели
TT
к соединителям аудиовходов (красный, белый)
IF
к 21-контактному разъему SCART телевизора
t
21-контактный кабель SCART —
Аудиооборудование
Приемник спутникового
телевидения или
декодер
21-контактные разъемы SCART
