M205(R) 4/3/01 4:01 PM Page 12

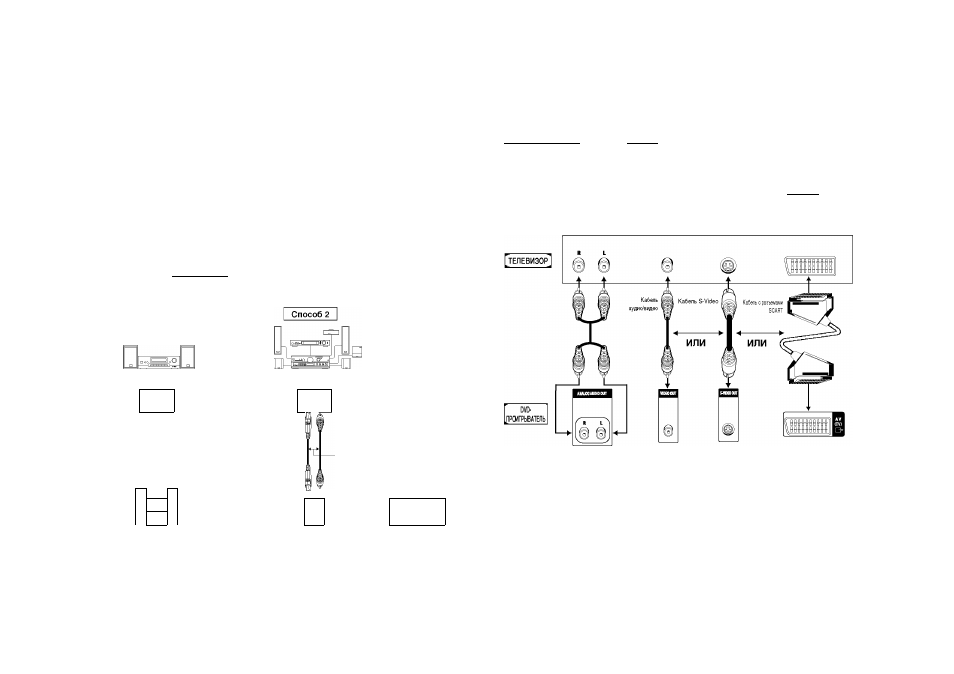

Выбор способа подключения Выбор способа подключения
Ниже приведены примеры обычно используемых способов подключения ПУП-проигрывателя к телевизору
и другому оборудованию.
^ Перед подсоединением РУР-проигрывателА J
• Перед подсоединением и отсоединением любых кабелей всегда выключайте ПУП-проигрыватель, телевизор и
другое оборудование.
• За более подробной информацией о соединении с конкретным оборудованием, которое вы собираетесь
использовать совместно с проигрывателем, обращайтесь к Инструкции для пользователя этого оборудования.
Q
Соединение с аудиосистемой^^
Способ 1
Двухканальный усилитель
Входные гнезда Аудио
Выход микшированного
аудио сигнала
Декодер системы Dolby Digital
Входное гнездо цифрового аудио
к и в @
— 1 — Ï т
Выход цифрового
аудио сигнала
ÄVAMOCMCTEMÄ
J L
Т
i
Г"------------------------ ^
РУР-
U
[É §, ■ ® nPOMEPHBÄTEnb
^Соединение с телевизором (по видеосигналу)^
Телевизор (обычный, широкоэкранный, проекционный и т.п.)
Способ 1 Способ 2
Базовое
соединение по
аудио сигналу
Более
Хорошее качественное
изображение изображение
I Способ 3 I
Наилучшее изображение
(Если в меню SETUP
выбран сигнал RGB)
Входные гнезда
Аудио
Входное гнездо Гнездо S-Video
Видео
Гнездо SCART
• Способ 1
• Способ 2
• Способ 3
DVD-проигрыватель + телевизор с входным гнездом для видеосигнала
DVD-проигрыватель + телевизор с входным гнездом типа S-Video
(если переключатель выхода видеосигнала VIDEO OUT SELECT установлен в положение
S-VIDEO)
DVD-проигрыватель + телевизор с входным гнездом типа SCART (аудио и видеосигнала)
(если
переключатель выхода видеосигнала VIDEO OUT SELECT установлен в положение
SCART)
О
О
12
ПРИМЕЧАНИЕ
• Если выбрано положение переключателя SCART, выход S-Video не может работать.
• Если выбрано положение переключателя S-VIDEO, выходы соединителей SCART не могут работать.
13
ИЛИ
