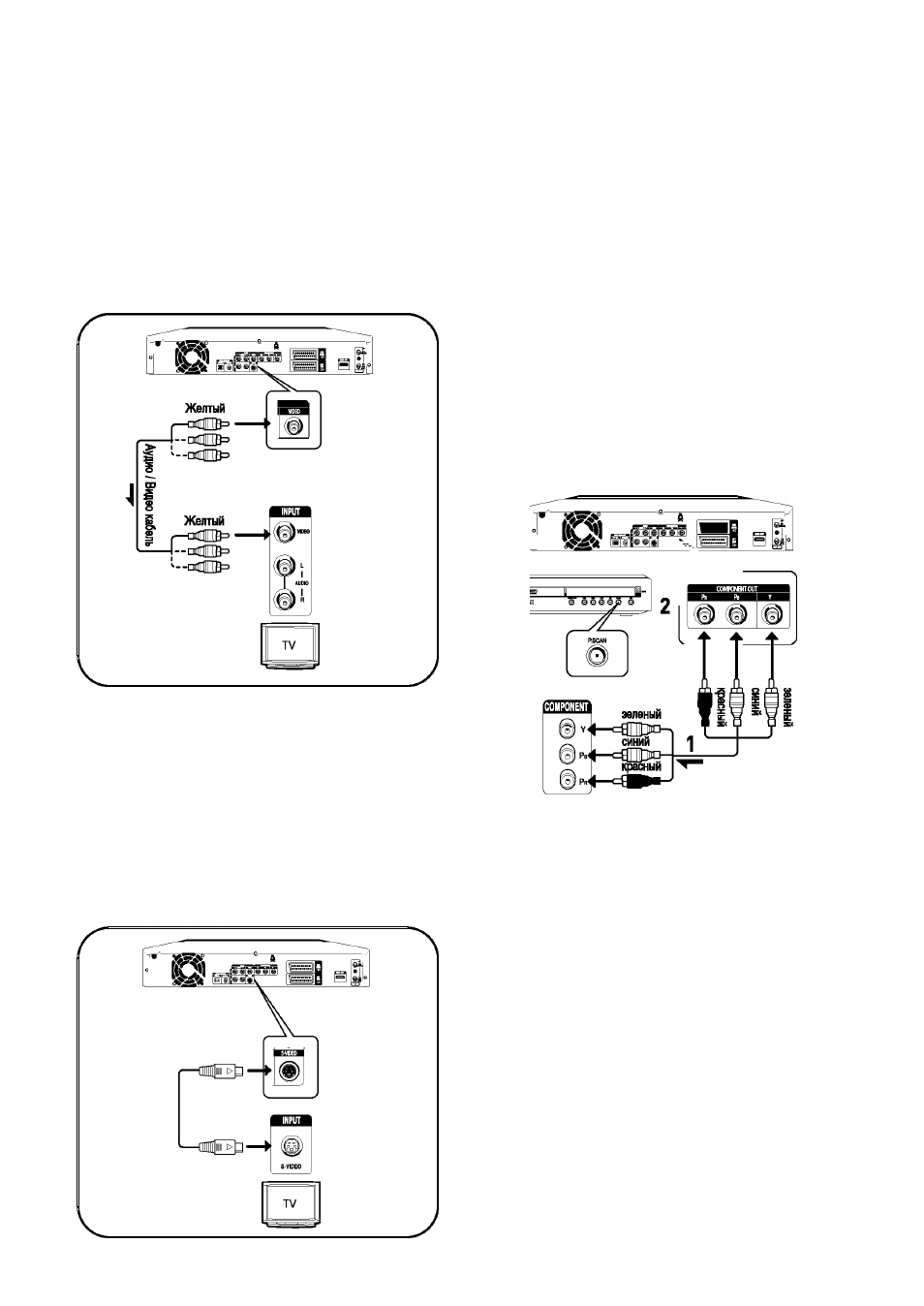

I Случай 1: Подключение к разъему
выхода композитного видеосигнала
1. Соедините кабелем для видеосигнала (с желтыми
штырями) разъем видеовыхода VIDEO OUT на HDD
DVD рекордере с разъемом видеовхода VIDEO IN на
телевизоре (или AV-усилителе).
• Вы получите изображение обычного качества.
2. Соедините кабелем для аудиосигнала (с белыми и
красными штырями) разъемы выхода АУДИОСИГНАЛА на
HDD DVD рекордере с разъемами входа аудиосигнала на
телевизоре (или AV-усилителе) (см. стр. 22).
I Случай 2: Подключение к разъему
выхода S-Video
1. Соедините кабелем с разъемами S-Video (покупается
отдельно) разъем S-VIDEO OUT на HDD DVD рекордере с
разъемом S-VIDEO IN на телевизоре (или AV-усилителе).
• Вы получите изображение высокого качества.
2. Соедините кабелем для аудиосигнала (с белыми и
красными штырями) разъемы выхода АУДИОСИГНАЛА
на HDD DVD рекордере с разъемами входа
аудиосигнала на телевизоре (или AV-усилителе)
I Случай 3: Подключение к разъемам
выхода компонентного видеосигнала
1. Соедините между собой разъемы COMPONENT OUT (Y,
P
b
, P
r
) (Выход компонентного видеосигнала) на задней
панели HDD DVD рекордера и разъемы ВХОДА
КОМПОНЕНТНОГО ВИДЕОСИГНАЛА (Y, P
b
, P
r
) на
телевизоре при помощи кабелей для компонентного
видеосигнала (покупаются отдельно).
• Вы получите изображения высокого качества с точной
цветопередачей.
2. Соедините кабелем для аудиосигнала (с белыми и красными
штырями) разъемы выхода АУДИОСИГНАЛА на HDD DVD
рекордере с разъемами входа аудиосигнала на телевизоре
(или AV-усилителе) (см. стр. 22).
Нажимайте кнопку переключения входного сигнала на
пульте дистанционного управления телевизора до тех пор,
пока на экране телевизора не появится компонентный
сигнал устройства записи DVD.
3. После выполнения соединений обратитесь на стр. 41~43.
TV
См. руководство пользователя телевизора, чтобы
определить, поддерживает ли телевизор
Пр
"“
еч
'“
ие
функцию прогрессивной развертки.
Если функция прогрессивной развертки
поддерживается, то при ее настройке в системе
меню телевизора следуйте инструкциям
руководства пользователя телевизора.
■ При подключении кабелей обеспечьте, чтобы
цвета соединяемых между собой разъемов
совпадали. То есть, разъемы компонентного
выхода Y, P
b
и P
r
на HDD DVD рекордере
должны быть соединены с точно
соответствующими разъемами компонентного
входа на телевизоре.
■ Установка режима прогрессивной развертки
доступна только в случае, когда для выхода
видеосигнала установлено состояние Component
(Компонентный) (см. стр. 41~43).
