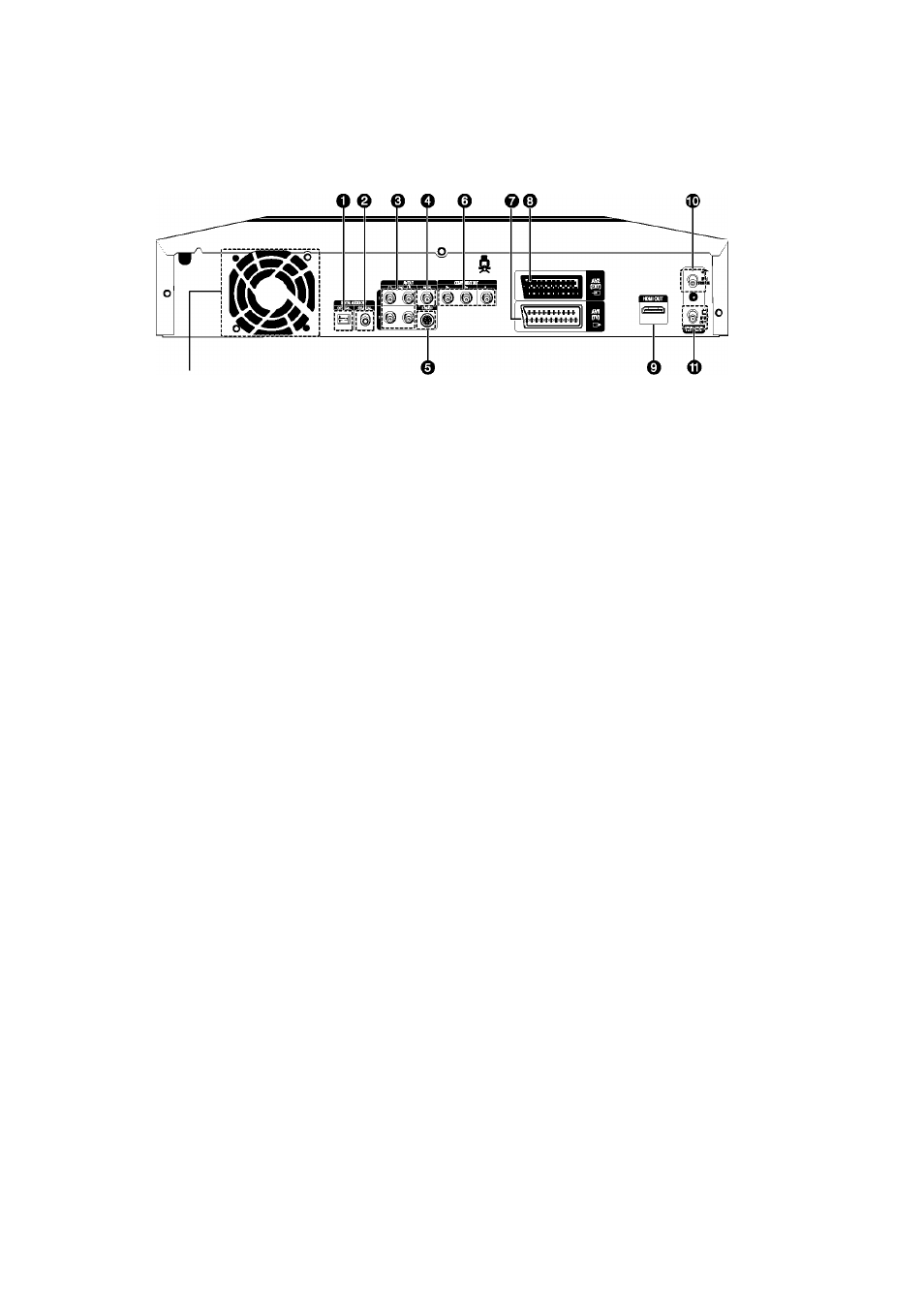

I Задняя панель
о>
ЕС
0>
о.
с
>.
ЕС
0>
о.
Вентилятор
Вентилятор всегда вращается при включенном
питании. При установке изделия обеспечьте как
минимум 10 см свободного пространства со всех
сторон от вентилятора.
1. ЦИФРОВОЙ АУДИОВЫХОД (ОПТИЧЕСКИЙ)
Для подсоединения к усилителю с разъемом
оптического цифрового аудио входа.
2. ЦИФРОВОЙ АУДИОВЫХОД (КОАКСИАЛЬНЫЙ)
Для подсоединения к усилителю с разъемом
коаксиального цифрового аудио входа.
3. АУДИОВЫХОД
Для соединения с аудиовходом внешнего
оборудования с использованием кабелей для
аудиосигнала.
4. ВИДЕОВЫХОД
Для соединения со входом внешнего
оборудования с использованием кабеля для
видеосигнала.
5. ВЫХОД S-VIDEO
Для соединения со входом внешнего
оборудования с использованием кабеля S
Video.
6. ВЫХОД КОМПОНЕНТНОГО
ВИДЕОСИГНАЛА
Для соединения с внешним оборудованием,
снабженным входом компонентного
видеосигнала.
7. ВЫХОДНОЙ РАЗЪЕМ AV1 (TV) ТИПА СКАРТ
8. ВХОДНОЙ РАЗЪЕМ AV2 (EXT) ТИПА СКАРТ
9. Выход HDMI OUT
10. 'f' Входной разъем для антенны
11. й Выходной ВЧ-разъем для подключения к
телевизору
Примечание
Через ВЫХОДНОЙ ВЧ-разъем для
подключения к телевизору передается
ТОЛЬКО сигнал с антенного входа, но не
передается сигнал, воспроизводимый с
диска DVD. Чтобы просматривать диски
DVD на вашем телевизоре, вы должны
подключить аудио/видео кабели или
кабель с разъемами СКАРТ.
16 - Русский
■
