Подключение

02

9

Ru

Раздел 2

Подключение

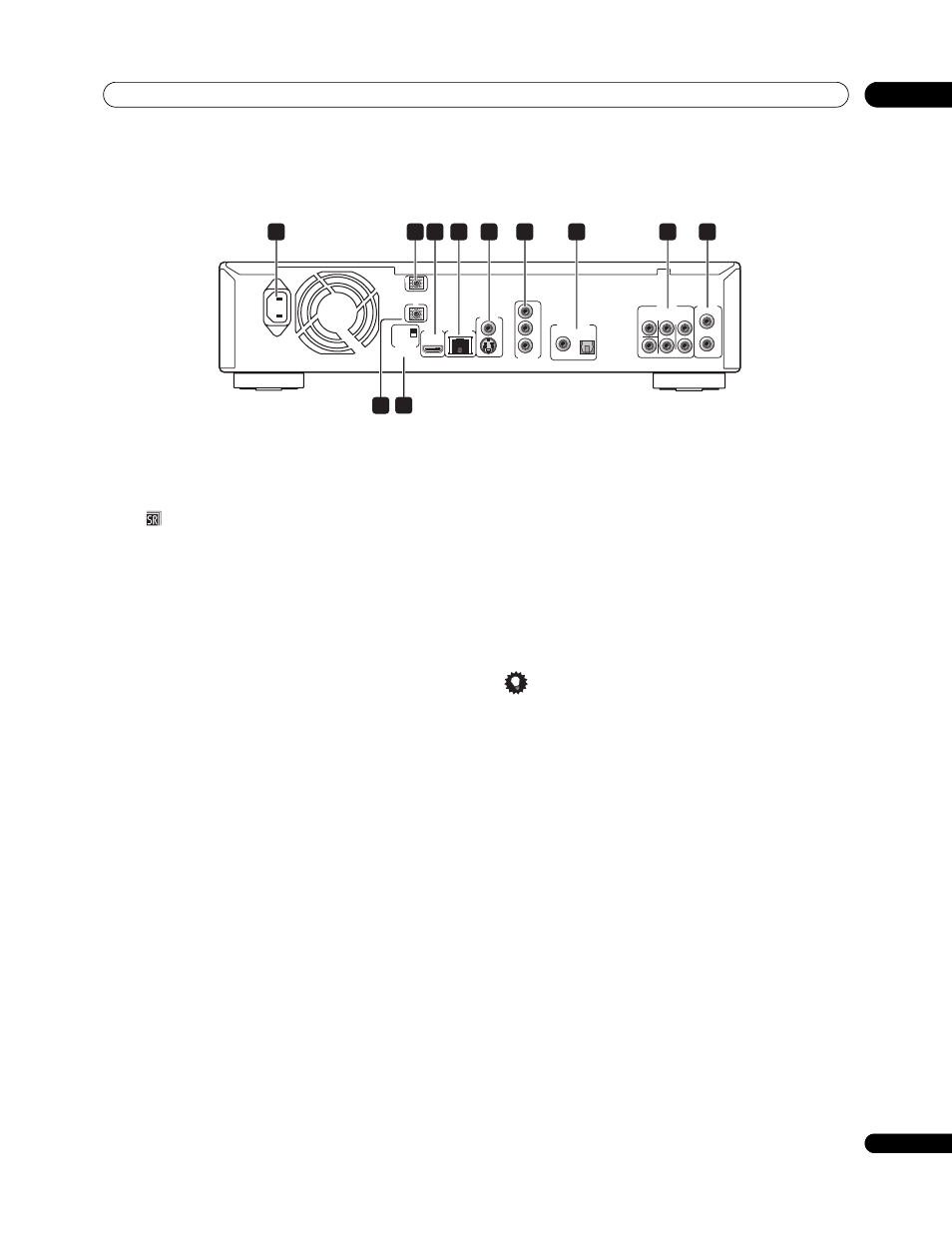

Задняя панель

1

AC IN

Подключите входящий в комплект поставки кабель к данному гнезду,
затем вставьте вилку в розетку электропитания.
2

CONTROL IN

Используется для управления данным проигрывателем от сенсора
ДУ другого компонента Pioneer с терминалом CONTROL OUT и с
маркой .

Подключите CONTROL OUT другого компонента к

CONTROL IN данного проигрывателя через кабель миништекера
(стр. 14).
3

HDMI OUT

Выход HDMI обеспечивает высококачественный интерфейс для
передачи цифрового аудио и видео (стр. 11).
4

LAN (10/100)

Порт Ethernet для сетевого соединения 10BASE-T (10 Мб/сек) или
100BASE-TX (100 Мб/сек) (стр. 14).
5

VIDEO OUT

и S-VIDEO OUT

Видеовыход (композитный), который можно подключить к телевизору
или аудиовизуальному ресиверу с помощью поставляемого
видеокабеля (стр. 10).
Выход S-Video, который можно использовать вместо разъемов
VIDEO OUT (стр. 13).
6

COMPONENT VIDEO OUT

Высококачественный видеовыход для подключения к телевизору,
монитору или аудиовизуальному ресиверу, имеющему
компонентные видеовходы.
Подключите с помощью продающегося отдельно трехштырькового
компонентного видеокабеля (стр. 12).

7

DIGITAL AUDIO OUT – COAXIAL/OPTICAL

Цифровые аудиовыходы для подключения к совместимому с PCM,
Dolby Digital, и/или DTS аудиовизуальному ресиверу (стр. 13).
8

AUDIO OUT (5.1ch)

Многоканальные (5.1-кан.) аналоговые аудиовыходы для подключения
к аудиовизуальному ресиверу с многоканальными аналоговыми
аудиовходами (стр. 13).
9

AUDIO OUT (2ch)

Стереофонические аналоговые аудиовыходы для подключения к
телевизору, аудиовизуальному ресиверу или стереофонической
системе (стр. 10).
10 IR IN

Разъем для внешнего ИК (инфракрасного) приемника ДУ (стр. 14).
11

Переключатель IR RECEIVER

Переключите на установку, совместимую с внешним ИК приемником
ДУ (стр. 14).

Совет

• При подключении данного проигрывателя к телевизору,

аудиовизуальному ресиверу или другому оборудованию,
убедитесь, что все компоненты выключены и отсоединены

от розетки.

• Возможно, будет полезным подготовить руководства, входящие

в комплект поставки других компонентов при подключении
данного проигрывателя.

AUDIO OUT

(5.1ch)

DIGITAL AUDIO OUT

AUDIO OUT

(2ch)

CENTER

SUB WOOFER

FRONT

SURROUND

L

L

R

R

COAXIAL

OPTICAL

COMPONENT

VIDEO OUT

VIDEO OUT

LAN(10/100)

HDMI OUT

Y

S

P

B

P

R

SETTING 2

SETTING 1

IR RECEIVER

IR

CONTROL

IN

IN

AC IN

1

10

2

11

3

4

5

6

7

8

9
