Подключение

02

13

Ru

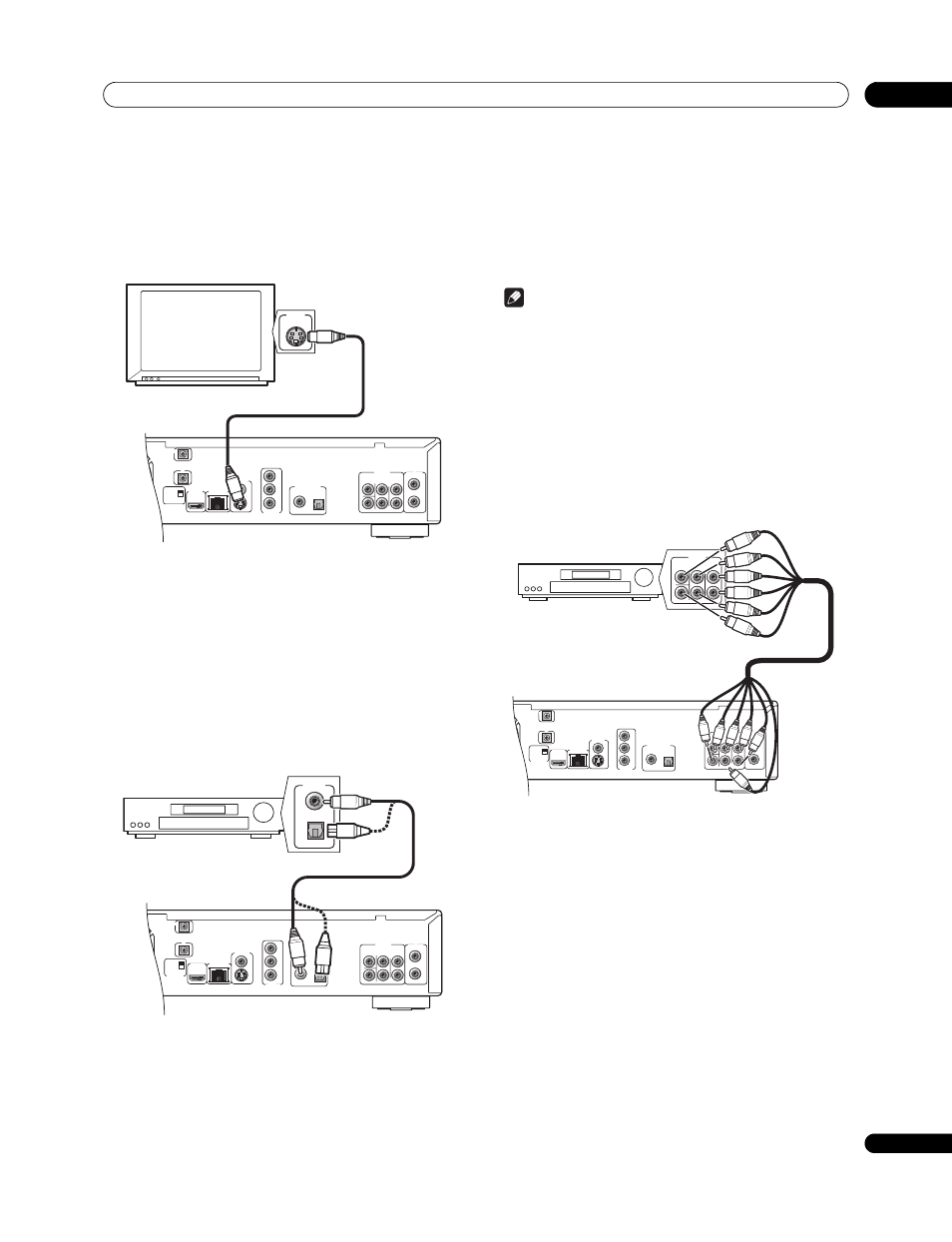

Подключение с помощью выхода S-Video

Для подключения данного проигрывателя к телевизору (или другому
оборудованию), вместо разъема VIDEO OUT, можно использовать
выход S-Video.

Для подключения гнезда S-VIDEO OUT к входу S-Video

на телевизоре, мониторе или аудиовизуальном ресивере,

воспользуйтесь кабелем S-Video (не поставляется).

Перед подключением совместите небольшой треугольник,
находящийся над разъемом, с соответствующей маркировкой на
штекере.

Подключение для окружающего звучания

Для достижения окружающего звучания, данный проигрыватель можно
подключить через аналоговое и цифровое соединения. Цифровые
выходы (коаксиальный и оптический) удобны при подключении
данного проигрывателя к аудиовизуальному ресиверу со встроенными
декодерами Dolby Digital и/или DTS. 5.1-кан. аналоговые выходы могут
использоваться для подключения к аудиовизуальному ресиверу с
многоканальными аналоговыми аудиовходами.
Более подробно о таких соединениях, изучите инструкции по
эксплуатации к аудиовизуальному ресиверу.

Цифровые соединения

Подключите одно из разъемов DIGITAL AUDIO OUT

данного проигрывателя к цифровому входу

аудиовизуального ресивера.

Оптическое подключение: Используйте оптический кабель (не
поставляется) для подключения разъема DIGITAL AUDIO OUT
OPTICAL

к оптическому входу аудиовизуального ресивера.

• При вставке штекера откроется защитная шторка и при полной

вставке будет слышен щелчок. Не прикладывайте усилий к
штекеру, так как это может повредить шторку, кабель и/или
проигрыватель.

Коаксиальное подключение:Используйте коаксиальный кабель
(не поставляется) для подключения разъема DIGITAL AUDIO OUT
COAXIAL к коаксиальному входу аудиовизуального ресивера.

Примечание

• Вывод аудиосигналов Linear PCM через разъемы DIGITAL

AUDIO OUT ограничен до 2-кан., 48 кГц.

Аналоговые соединения

Подключите разъемы AUDIO OUT (5.1ch) данного

проигрывателя к многоканальным аналоговым входам на

аудиовизуальном ресивере.

Используйте специальный шестисторонний кабель (не поставляется),
или три набора стереофонических кабелей (не поставляются) для
подключения шести каналов.
Внимательно проверьте подключение каждого канала к
соответствующему каналу на аудиовизуальном ресивере.
После подключения, можно выполнить настройки для колонок,
подключенных к системе — см. раздел Speakers в меню Initial Setup
на стр. 41 и Speaker Setup на стр. 43.

AUDIO OUT

(5.1ch)

DIGITAL AUDIO OUT

AUDIO OUT

(2ch)

CENTER

SUB WOOFER

FRONT

SURROUND

L

L

R

R

COAXIAL

OPTICAL

COMPONENT

VIDEO OUT

VIDEO OUT

LAN(10/100)

HDMI OUT

Y

S

P

B

P

R

SETTING 2

SETTING 1

IR RECEIVER

IR

CONTROL

IN

IN

S-VIDEO

IN

Телевизор

AUDIO OUT

(5.1ch)

DIGITAL AUDIO OUT

AUDIO OUT

(2ch)

CENTER

SUB WOOFER

FRONT

SURROUND

L

L

R

R

COAXIAL

OPTICAL

COMPONENT

VIDEO OUT

VIDEO OUT

LAN(10/100)

HDMI OUT

Y

S

P

B

P

R

SETTING 2

SETTING 1

IR RECEIVER

IR

CONTROL

IN

IN

DIGITAL

AUDIO IN

COAXIAL

OPTICAL

Аудиовизуальный ресивер

AUDIO OUT

(5.1ch)

DIGITAL AUDIO OUT

AUDIO OUT

(2ch)

CENTER

SUB WOOFER

FRONT

SURROUND

L

L

R

R

COAXIAL

OPTICAL

COMPONENT

VIDEO OUT

VIDEO OUT

LAN(10/100)

HDMI OUT

Y

S

P

B

P

R

SETTING 2

SETTING 1

IR RECEIVER

IR

CONTROL

IN

IN

AUDIO IN

(5.1ch)

CENTER

SUB WOOFER

FRONT

SURROUND

L

R

Аудиовизуальный ресивер
