Подключение 02
10
Ru
Легкие подключения
Это основная установка, которая позволит просматривать диски на
телевизоре с использованием только поставляемых кабелей.
Внимание
• Данный проигрыватель оборудован технологией защиты от
копирования. Не подключайте данный проигрыватель к
телевизору через видеомагнитофон, используя аудиовизуальные
кабели, так как изображение с проигрывателя может некорректно
отображаться на экране телевизора. (По этой же причине данный
проигрыватель, возможно, не будет поддерживать некоторые
комбинации телевизор/видеомагнитофон; для получения
дополнительных сведений, обратитесь к изготовителию.)
• Не вынимайте вилку проигрывателя из розетки электропитания,
когда он включен.
• Не подключайте данный проигрыватель к отключаемым
источникам питания, имеющимся на некоторых усилителях и
аудиовизуальных ресиверах.

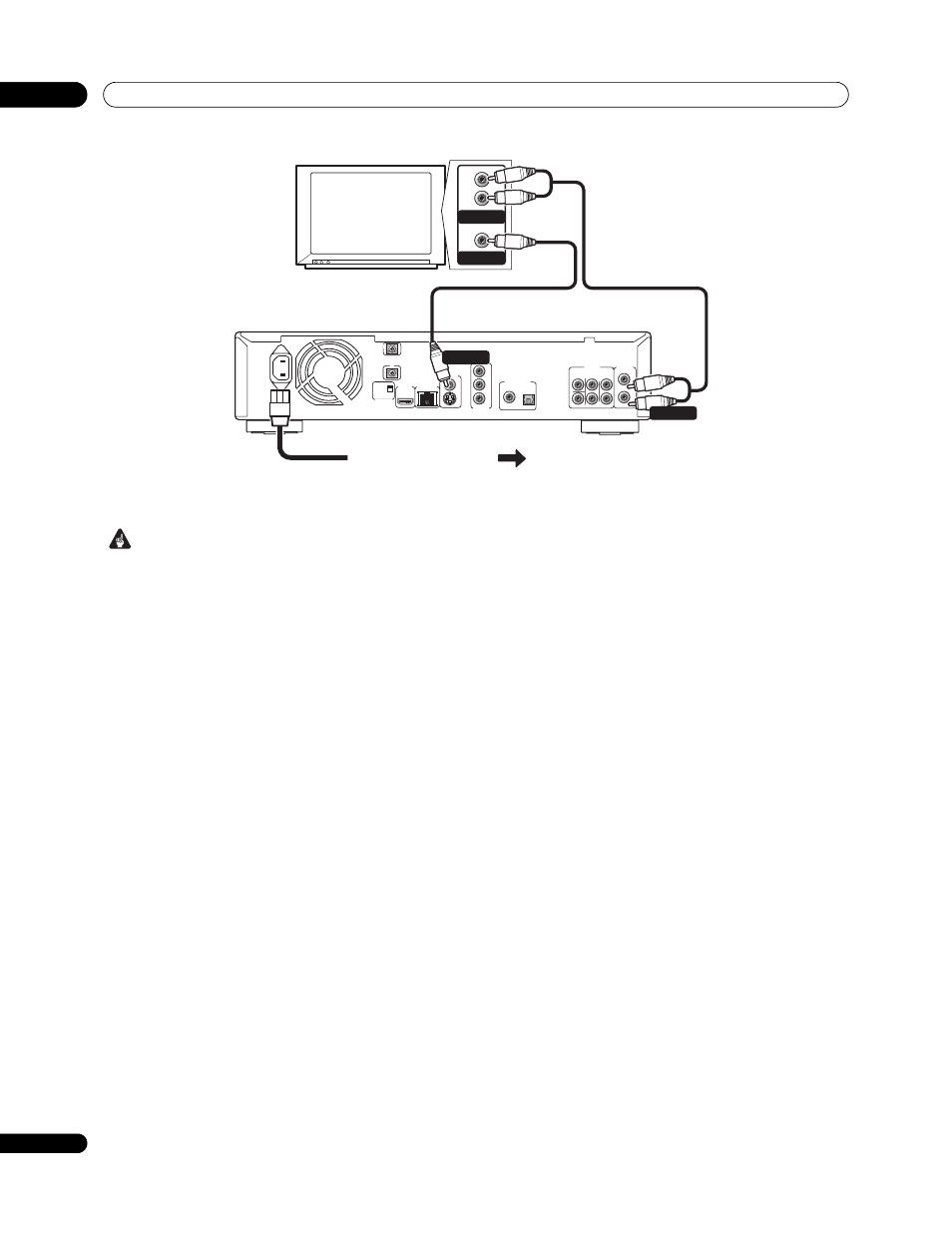

1 Подключите VIDEO OUT и одну пару разъемов AUDIO
OUT к аудио/видео входам на телевизоре.
Используйте поставляемые красный/белый аудиокабель и желтый
видеокабель. Убедитесь, что левый и правый аудиовыходы
подключены к соответствующим входам для обеспечения
надлежащего стереозвука.
При желании использовать другой тип подключения, см.
Использование видеовыходов других типов ниже.
2
Подключите поставляемый кабель питания
переменного тока к входу AC IN, затем подключите его к
розетке электропитания.
Использование видеовыходов других
типов
На данном проигрывателе имеются выходы для стандартного
(композитного) видео, S-Video и компонентного видео, а также
разъем HDMI (для цифрового видео/аудио).
Для просмотра HD (высокочетких) BD с полным разрешением,
требуется подключить проигрыватель к телевизору через
компонентный видеовыход, или (даже лучше) через выход HDMI.
Соединение HDMI дополнительно обеспечивает выходом HD при
просмотре DVD.
Если на дисплее нет соединений данных типов, на данном
проигрывателе имеется также разъем S-Video, который должен
обеспечить немного лучшим качеством видеоизображения, чем при
использовании стандартного видеовыхода.
AUDIO OUT
(5.1ch)
DIGITAL AUDIO OUT
AUDIO OUT
(2ch)
CENTER
SUB WOOFER
FRONT SURROUND L L
R
R
COAXIAL OPTICAL COMPONENT
VIDEO OUT
VIDEO OUT
LAN(10/100) HDMI OUT
Y
S
P B
P R
SETTING 2
SETTING 1
IR RECEIVER
IR
CONTROL IN
IN
AC IN
VIDEO IN
AUDIO IN
L
R
К сетевой розетке
Телевизор
VIDEO OUT
AUDIO OUT
