Установка упора для рук – Инструкция по эксплуатации Dell Inspiron 1545
Страница 42

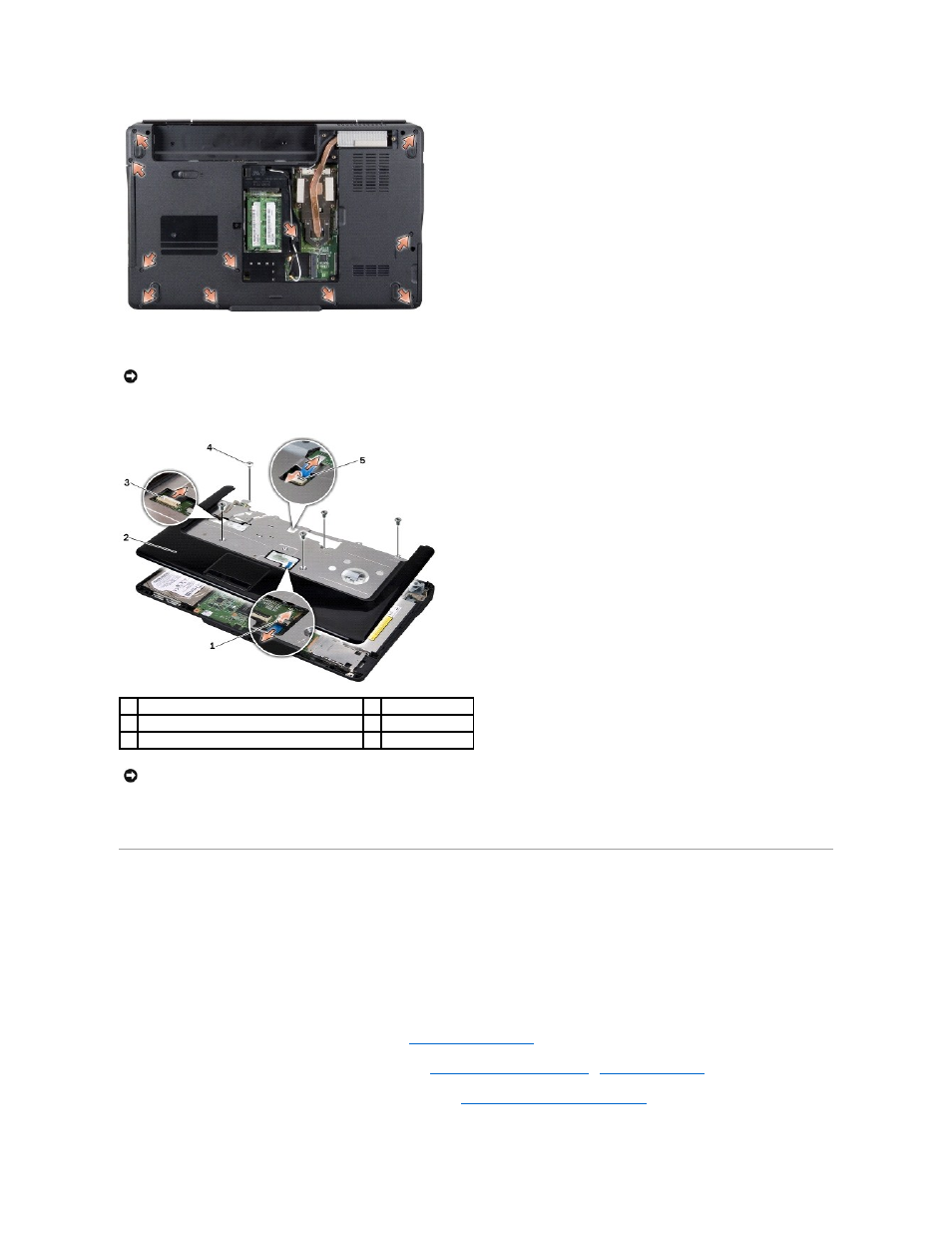

11.
Переверните компьютер верхней стороной вверх и выкрутите пять винтов в верхней части упора для рук
.
12.
Отсоедините кабель сенсорной панели
, кабель платы Bluetooth и кабель питания платы от соответствующих разъемов на системной плате.
13.
Начиная с задней центральной части упора для рук
, пальцами осторожно отсоедините его от основания компьютера, приподнимая внутреннюю
сторону упора для рук и одновременно надавливая на его внешнюю сторону
.
Установка упора для рук
1.
Совместите упор для рук с основанием компьютера и аккуратно установите его
, раздастся щелчок.
2.
Подсоедините кабель сенсорной панели
, кабель платы Bluetooth и кабель питания платы к соответствующим разъемам на системной плате.
3.
Закрутите пять винтов в верхней части упора для рук
.
4.
Переверните компьютер и закрутите одиннадцать винтов в основании компьютера
.
5.
Установите на место дисплей в сборе
(смотрите раздел
Установка дисплея в сборе
).
6.
Установите радиатор процессора и процессор
(см. разделы
Установка радиатора процессора
и
Установка процессора
).
7.
Переустановите модули памяти
, если таковые имеются (см. раздел
Установка модуля
(или модулей) памяти
).
ПРЕДУПРЕЖДЕНИЕ
.
Во избежание повреждения разъемов тяните их за пластиковый язычок в верхней части
.
1
разъем кабеля сенсорной панели
2
упор для рук
3
разъем кабеля платы
Bluetooth
4
винты
(5)
5
разъем кабеля платы питания
ПРЕДУПРЕЖДЕНИЕ
.
Осторожно отсоедините упор для рук от основания компьютера
, стараясь не повредить его.
