Снятие кабеля панели дисплея
1. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе ).
2. Снимите лицевую панель дисплея (см. раздел Лицевая панель дисплея ).
3. Снимите панель дисплея (см. раздел Панель дисплея ).
4. Переверните панель дисплея и поместите ее на чистую поверхность .
5. Приподнимите ленту , фиксирующую кабель дисплея в разъеме сверху, и отсоедините кабель от разъема.
Установка кабеля панели дисплея
1. Подсоедините кабель дисплея к разъему сверху .
2. Установите на место панель дисплея (см. раздел Установка панели дисплея ).
3. Установите на место лицевую панель дисплея (см. раздел Установка лицевой панели ).
4. Установите на место дисплей в сборе (смотрите раздел Установка дисплея в сборе ).
Инвертор дисплея
Снятие инвертора дисплея
1. Снимите дисплей в сборе (см. раздел Снятие дисплея в сборе ).
2. Снимите лицевую панель дисплея (см. раздел Снятие лицевой панели дисплея ).
3. Снимите панель дисплея (см. раздел Снятие панели дисплея ).
4. Отсоедините кабели от разъемов с каждой стороны платы инвертора .
ПРИМЕЧАНИЕ . Кабели и разъемы панели дисплея могут отличаться в зависимости от заказанной модели .

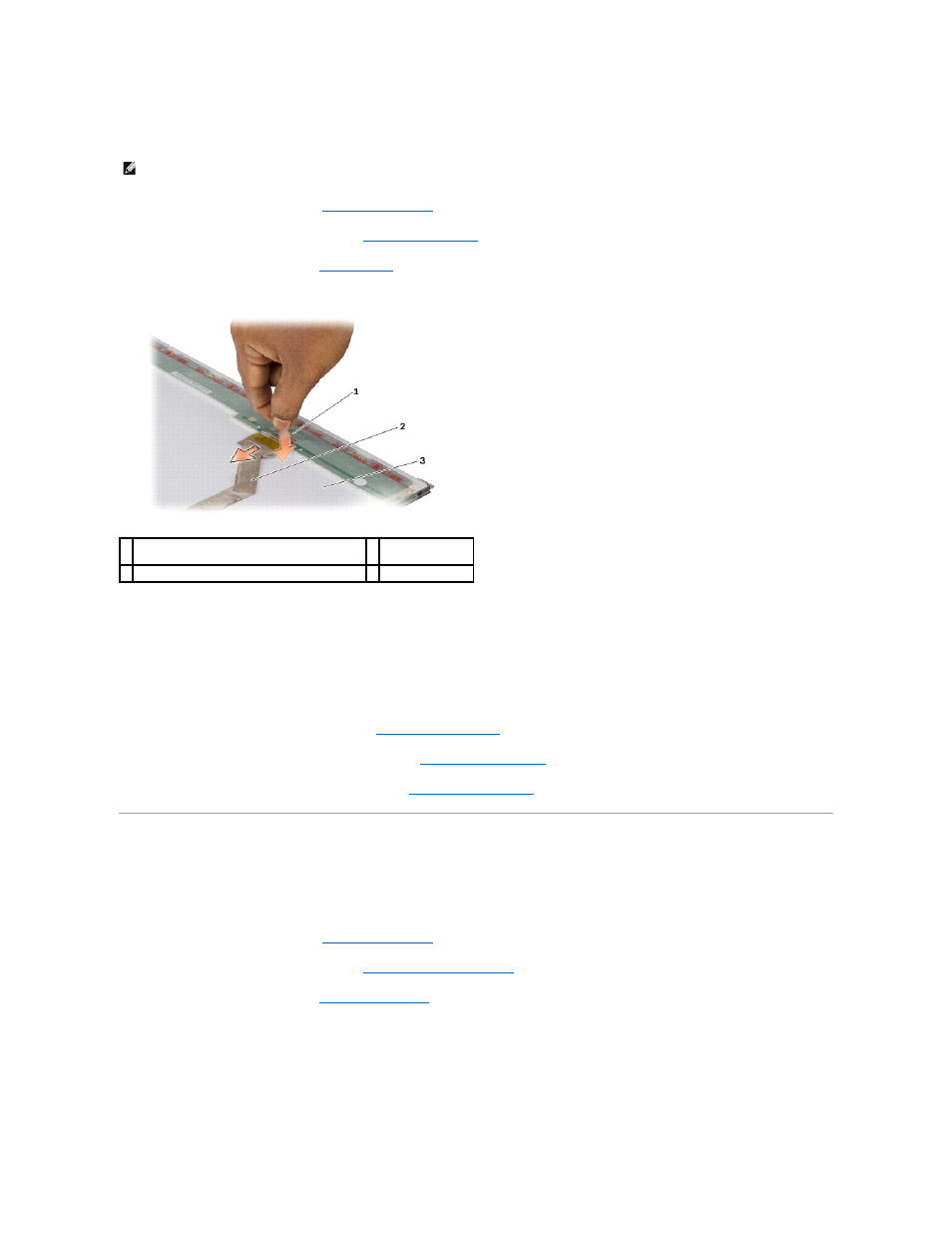

1 лента, фиксирующая кабель панели дисплея в
разъеме сверху
2 кабель панели
дисплея
3 тыльная сторона панели дисплея
