Установка дисплея в сборе
1.
Установите дисплей в сборе в соответствующее положение и вверните обратно четыре винта
(по два с каждой стороны), которыми крепится
дисплей в сборе
.
2.
Поместите кабель камеры
(доп.) и кабель дисплея в направляющие, затем подсоедините кабели к соответствующим разъемам на системной
плате
.
3.
Поместите антенные кабели
MiniCard в направляющие, расположенные в корпусе упора для рук, и протяните их через системную плату.
4.
Установите на место клавиатуру
(см. раздел
Установка клавиатуры
).
5.
Установите на место крышку центральной панели
(см. раздел
Установка крышки центральной панели
).
6.
Закрутите два винта в основании компьютера
.
7.
Переверните компьютер и проденьте антенные кабели
MiniCard через соответствующие направляющие.
8.
Подсоедините антенные кабели к плате
MiniCard. В таблице ниже приведена схема цветов антенных кабелей для плат MiniCard,
поддерживаемых на данном компьютере
.
9.
Установите на место нижнюю крышку
(см. раздел
Установка нижней крышки
).
10.
Вставьте аккумулятор в отсек
(при установке раздастся щелчок).
Лицевая панель дисплея
Снятие лицевой панели дисплея

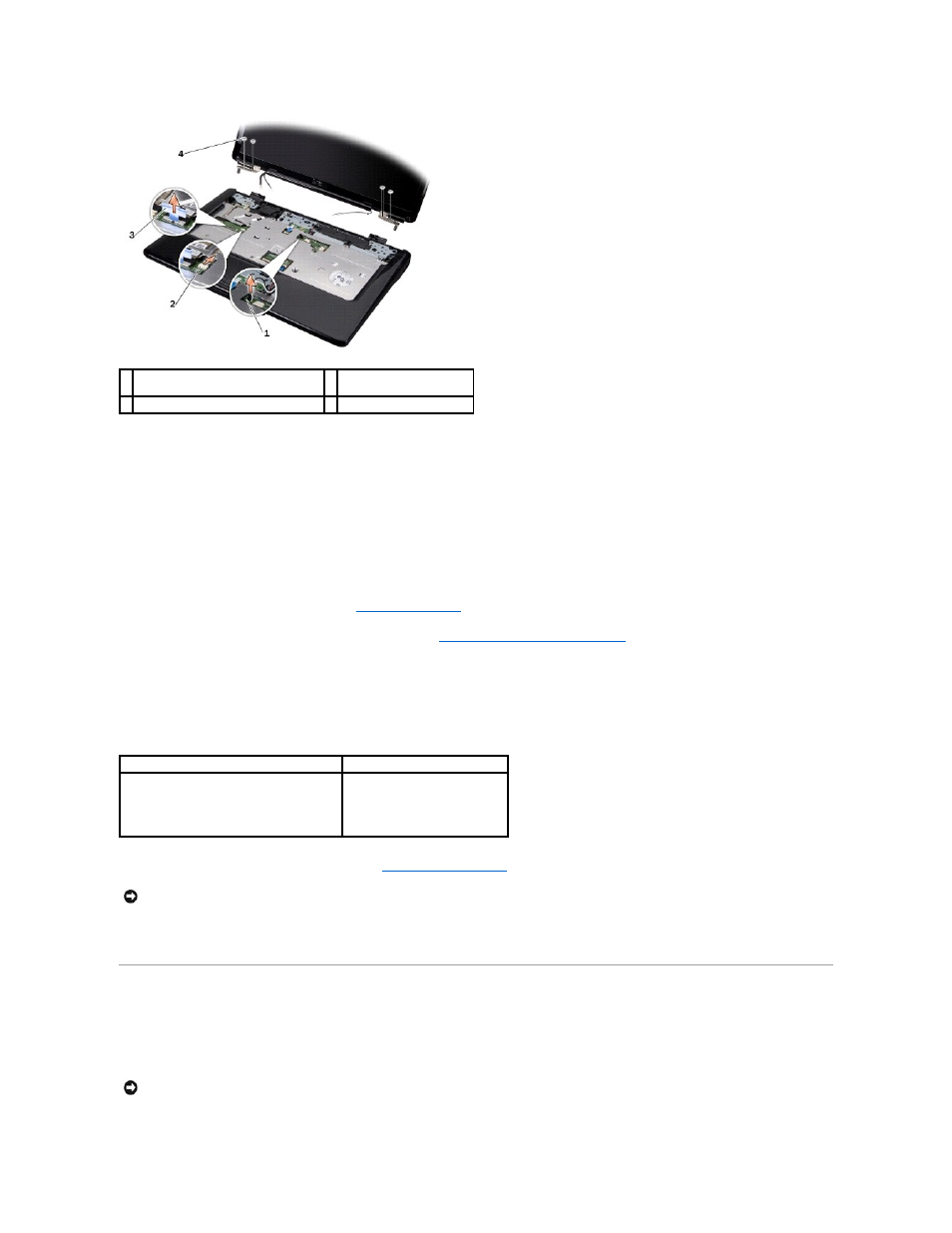

1 разъем антенного кабеля платы
MiniCard
2 разъем кабеля камеры
(доп.)
3 язычок кабеля дисплея
4 винты (4)
Разъемы на плате
MiniCard
Схема цветов антенных кабелей
WLAN (2 антенных кабеля)
Основной
WLAN (белый треугольник)
Вспомогательный
WLAN (черный треугольник)
белый
черный
ПРЕДУПРЕЖДЕНИЕ
.
Перед включением компьютера вверните обратно все винты и убедитесь
, что ни один винт не остался случайно внутри
корпуса
. В противном случае можно повредить компьютер.
ПРЕДУПРЕЖДЕНИЕ
.
Лицевая панель является крайне хрупкой
. Соблюдайте осторожность во избежание ее повреждения при снятии.
