Dell Inspiron 1545 - Инструкция (Страница 27)

5. Отсоедините кабели от разъемов с каждой стороны платы инвертора .
6. Извлеките кабель панели дисплея (см. раздел Снятие кабеля панели дисплея ).
7. Выкрутите шесть винтов (по три с каждой стороны), с помощью которых крепятся скобы панели дисплея.
Установка панели дисплея
1. Зафиксируйте скобы панели дисплея на панели с помощью шести винтов (по три с каждой стороны).
2. Подсоедините кабель панели дисплея (см. раздел Установка кабеля панели дисплея ).
3. Подсоедините кабели к разъемам с каждой стороны платы инвертора .
4. Совместите панель дисплея и плату инвертора с рамкой дисплея .
5. Закрутите два винта , с помощью которых крепится панель дисплея.
6. Закрутите два винта , с помощью которых крепится плата инвертора.
7. Установите на место лицевую панель дисплея (см. раздел Установка лицевой панели ).
8. Установите на место дисплей в сборе (смотрите раздел Установка дисплея в сборе ).
Кабель панели дисплея

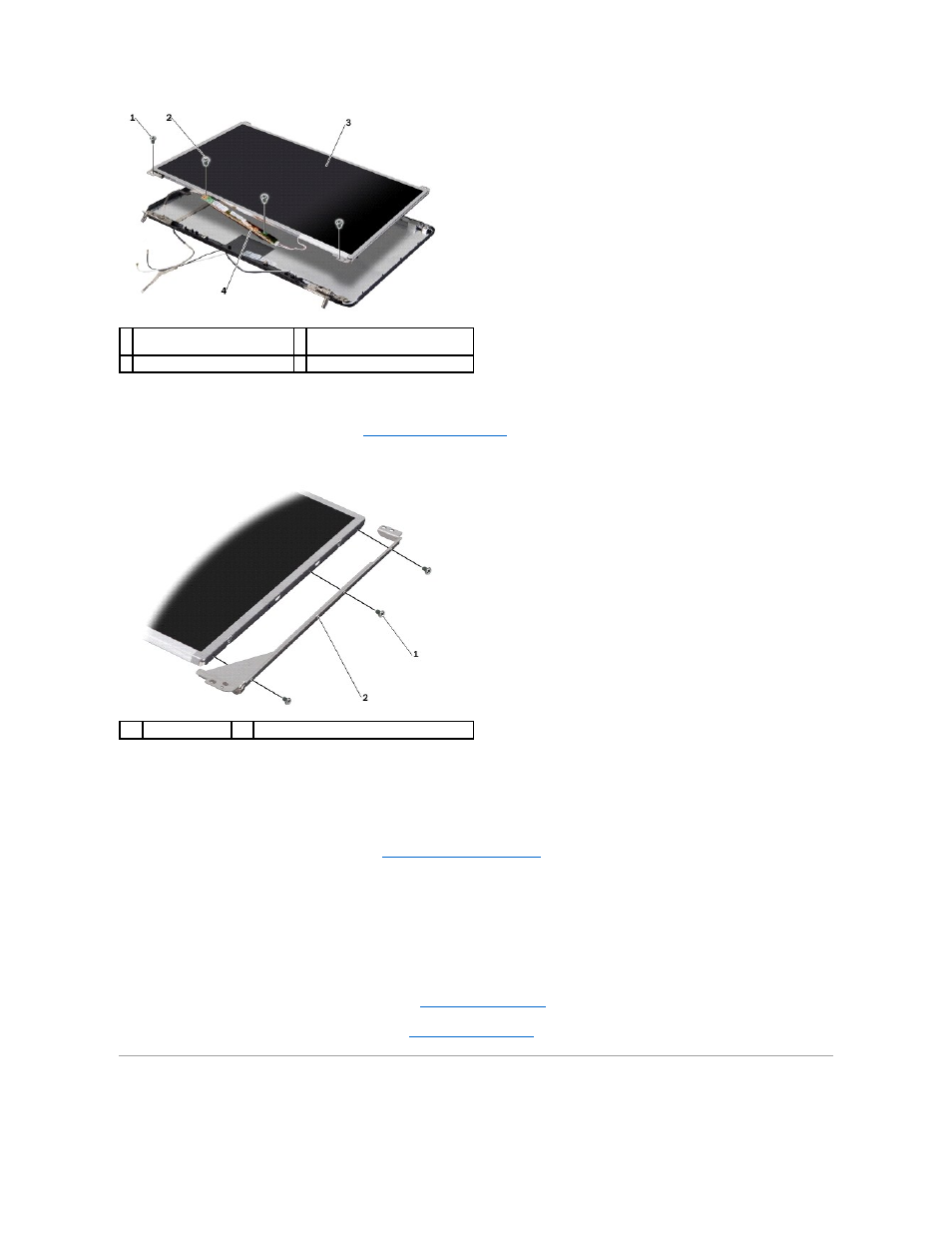

1 крепежные винты панели
дисплея (2)
2 крепежные винты платы
инвертора (2)
3 панель дисплея 4 плата инвертора
1 винты (6) 2 скобы панели дисплея (2)
