Установка платы
MiniCard
1.
Выньте новую плату
MiniCard из упаковки.
2.

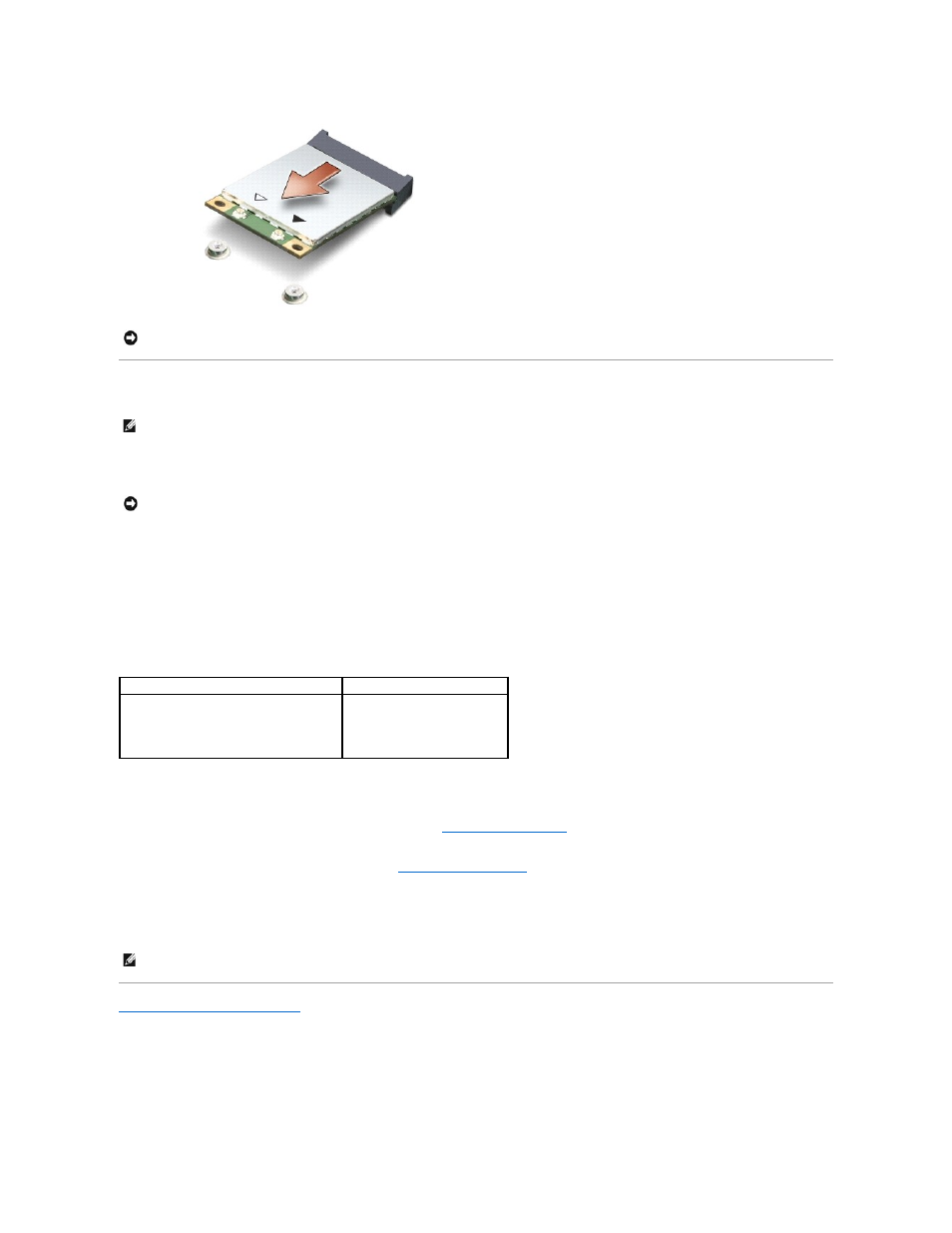

Вставьте разъем платы
MiniCard под углом 45 ° в соответствующий разъем на системной плате. Например, разъем для беспроводной сетевой
платы помечен
WLAN, и так далее.
3.
Надавите на другой конец платы
Min-Card, чтобы установить ее в разъем на системной плате.
4.
Закрутите винт
, фиксирующий плару MiniCard в разъеме на системной плате.
5.
Подсоедините к плате
MiniCard необходимые антенные кабели. В таблице ниже приведена схема цветов антенных кабелей для плат MiniCard,
поддерживаемых на данном компьютере
.
6.
Удалите следующие части с видеоадаптера
, поддерживаемого вашим компьютером.
l
Mobile Intel® GMA:
¡
Установите на место нижнюю крышку
(см. раздел
Установка нижней крышки
).
l
ATI Mobility Radeon:
¡
Установите системную плату
(см. раздел
Установка системной платы
).
7.
Вставьте аккумулятор в отсек
(при установке раздастся щелчок).
8.
Установите необходимые драйверы и утилиты для компьютера
. Дополнительную информацию смотрите в Руководстве по технологиям Dell.
Вернуться на страницу «Содержание»
ПРЕДУПРЕЖДЕНИЕ
.
Храните извлеченную
MiniCard в специальной защитной антистатической упаковке. Дополнительную информацию
смотрите в разделе «Защита от электростатического разряда» в инструкциях по технике безопасности
, прилагаемых к компьютеру.
ПРИМЕЧАНИЕ
.
Размещение платы
MiniCard может быть другим в зависимости от видеоадаптера, поддерживаемого вашим компьютером. Для того
чтобы выяснить тип видеоадаптера
, щелкните Пуск® Панель управления® Система® Диспетчер устройств® Видеоадаптеры.
ПРЕДУПРЕЖДЕНИЕ
.
Приложив небольшое усилие
, осторожно установите плату на место. Если приложить слишком большое усилие, можно
повредить разъем
.
Разъемы на плате
MiniCard
Схема цветов антенных кабелей
WLAN (2 антенных кабеля)
Основной
WLAN (белый треугольник)
Вспомогательный
WLAN (черный треугольник)
белый
черный
ПРИМЕЧАНИЕ
.
При установке платы связи другого производителя необходимо установить соответствующие драйверы и утилиты
. Общую
информацию о драйверах смотрите в Руководстве по технологиям
Dell.
