Dell Precision M4800 (Late 2013) - Инструкция (Страница 57)

Установка панели дисплея
1. Совместите скобы дисплея с панелью дисплея.
2. Затяните винты, крепящие скобы дисплея к панели дисплея.
3. Подсоедините кабель LVDS и закрепите его клейкой лентой.
4. Установите панель дисплея в первоначальное положение в компьютере.
5. Затяните винты, которыми панель дисплея крепится к дисплею в сборе.
6. Установите :
a) лицевую панель дисплея
b) аккумулятор
7. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Извлечение камеры
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) батарею
b) лицевую панель дисплея

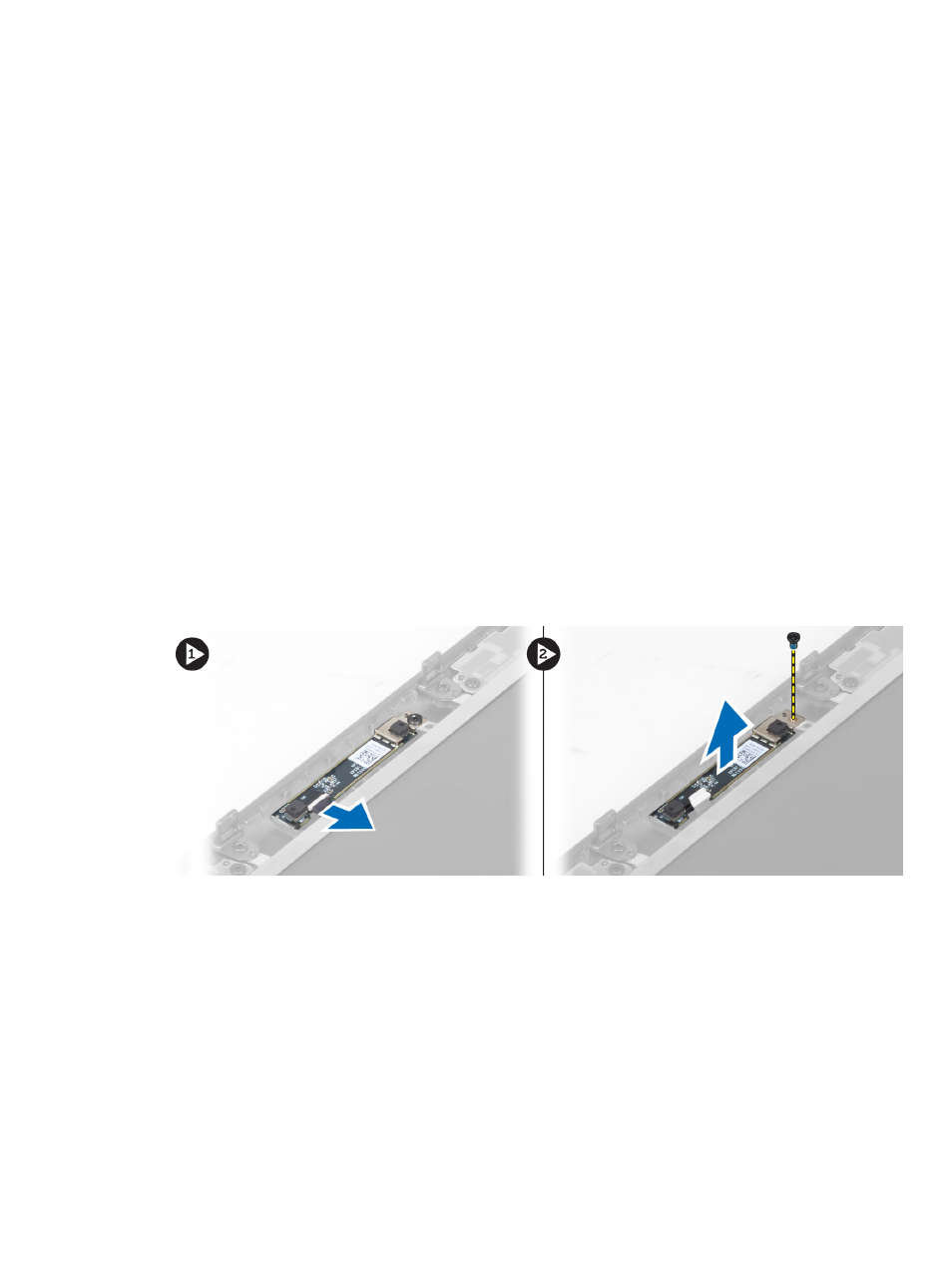

3. Для извлечения видеокамеры необходимо выполнить следующие действия:
a) Отсоедините кабель камеры.
b) Выкрутить винт, которым видеокамера крепится к корпусу компьютера.
c) Извлечь модуль видеокамеры из корпуса компьютера.
Установка камеры
1. Подсоедините кабель камеры.
2. Установите модуль камеры в соответствующий слот в компьютере.
3. Затяните винт, крепящий модуль камеры к корпусу компьютера.
4. Установите :
a) лицевую панель дисплея
b) батарею
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
57
