f) клавиатуру
g) окантовку клавиатуры
h) нижнюю дверцу
i) батарею
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Снятие платы ввода-вывода
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) карту SD
b) аккумулятор
c) нижнюю крышку
d) окантовку клавиатуры
e) клавиатуру
f) оптический дисковод
g) жесткий диск
h) упор для рук

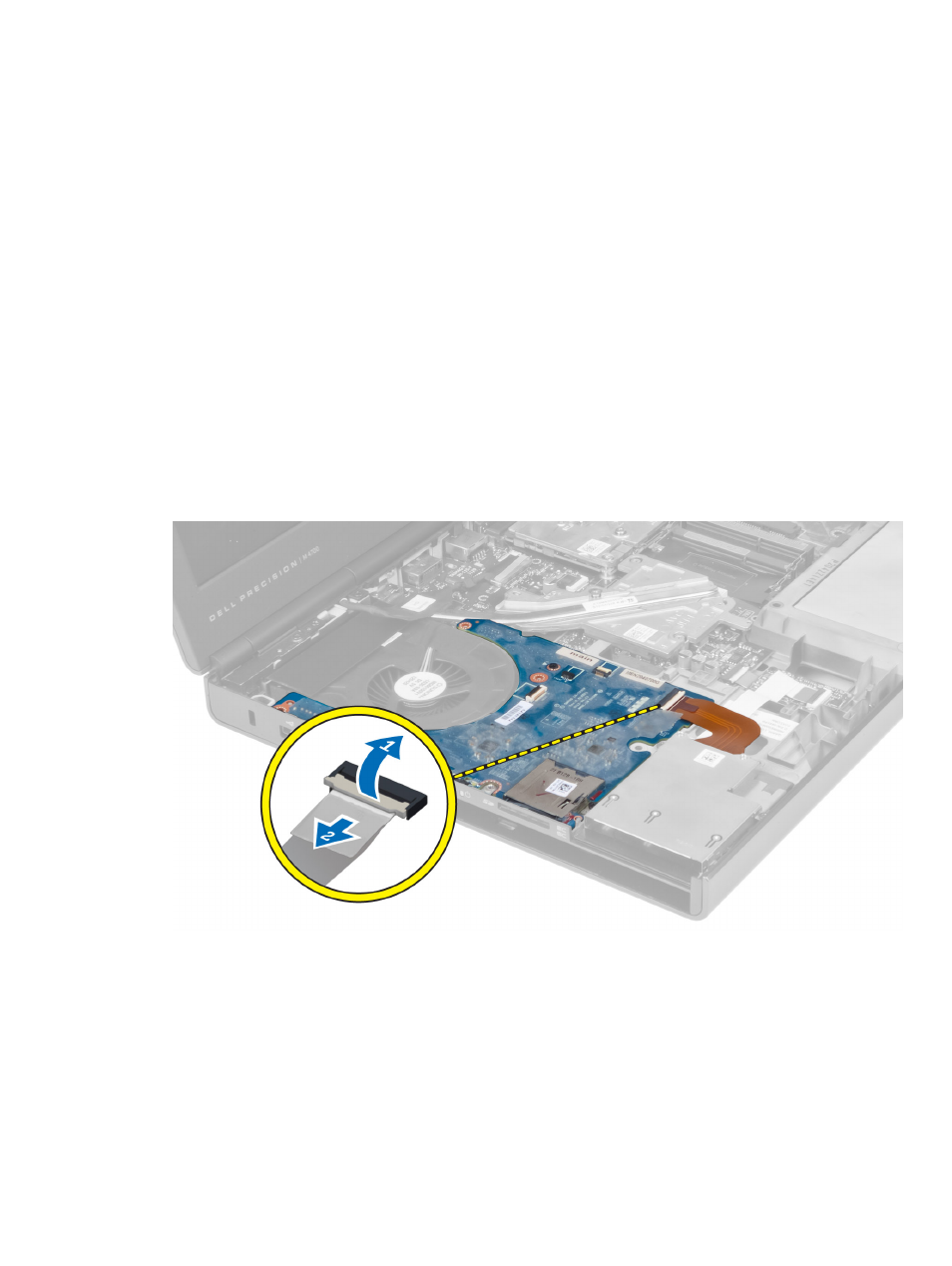

3. Отсоедините разъем модуля ExpressCard от платы ввода-вывода.
4. Выкрутите винты, крепящие плату ввода-вывода к компьютеру. Приподнимите плату ввода-вывода за
правый край, чтобы высвободить ее из разъема, и снимите плату с компьютера.
