Dell Precision M4800 (Late 2013) - Инструкция (Страница 47)

b) нижнюю крышку
c) окантовку клавиатуры
d) клавиатуру
e) оптический дисковод
f) жесткий диск
g) упор для рук
h) дисплей в сборе

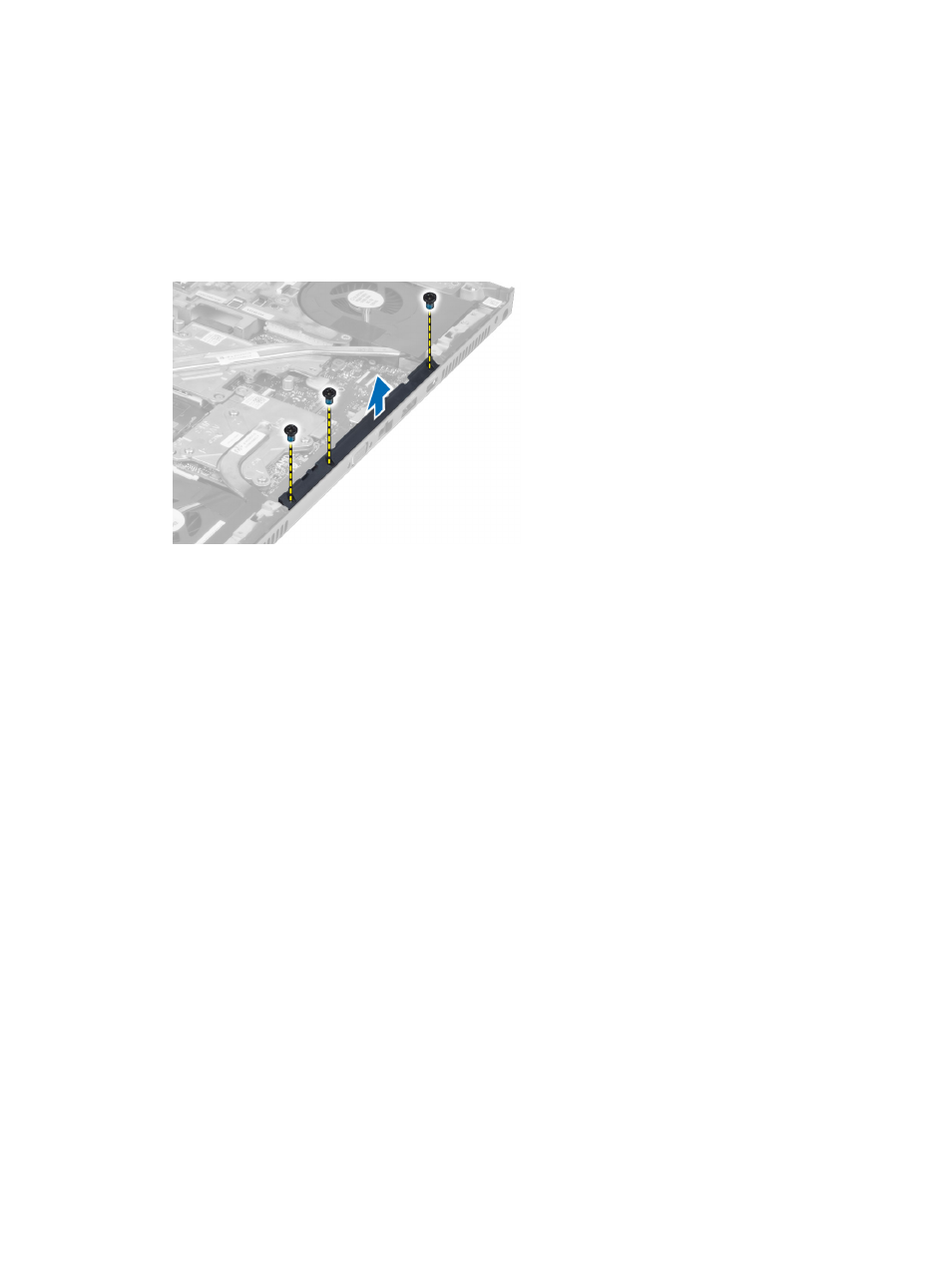

3. Выкрутите винты, крепящие крышку шарнира к компьютеру. Снимите крышку шарнира.
Установка крышки шарнира
1. Установите крышку шарнира в соответствующее место в компьютере.
2. Закрепите крышку шарнира винтами.
3. Установите :
a) дисплей в сборе
b) упор для рук
c) жесткий диск
d) оптический дисковод
e) клавиатуру
f) окантовку клавиатуры
g) нижнюю крышку
h) аккумулятор
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Извлечение системной платы
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) карту SD
b) Плата ExpressCard
c) батарею
d) нижнюю крышку
e) окантовку клавиатуры
47
