Dell Precision M4800 (Late 2013) - Инструкция (Страница 26)

Установка Жесткий диска
1. Соединить кронштейн жесткий диска с жесткий диском.
2. Вставьте жесткий диск в соответствующий слот в компьютере до фиксирующего щелчка.
3. Затяните винты, крепящие жесткий диск к компьютеру.
4. Установите :
a) нижнюю крышку
b) батарею
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Снятие платы беспроводной локальной сети (WLAN)
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) батарею
b) нижнюю крышку

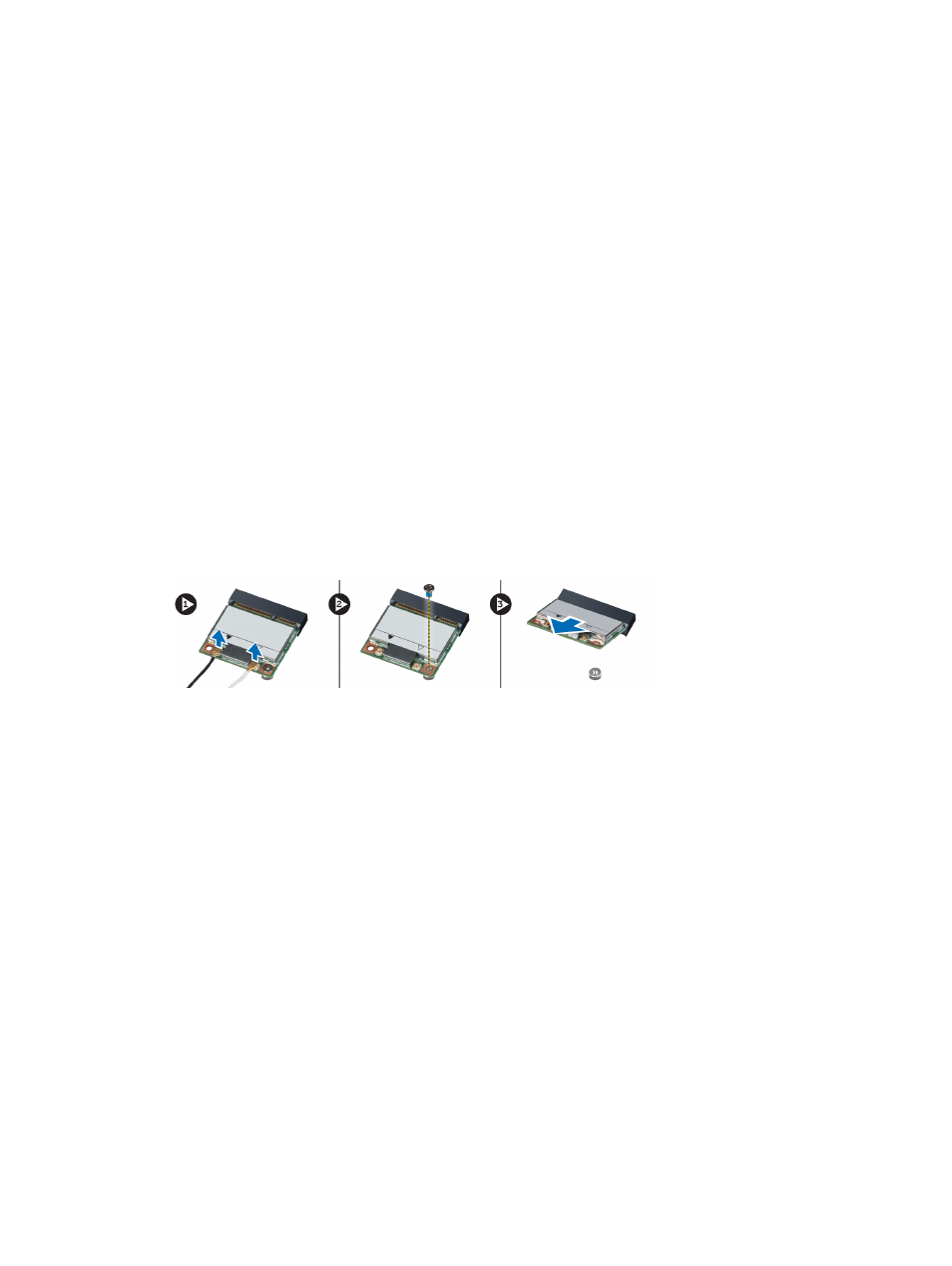

3. Для извлечения карты WLAN из компьютера необходимо выполнить следующие действия:
a) Отсоединить и извлечь из направляющих кабели антенны, подключенной к карте WLAN.
b) Выверните винт, которым плата WLAN крепится к корпусу компьютера.
c) Извлеките плату WLAN из компьютера.
Установка платы беспроводной локальной сети (WLAN)
1. Вставьте плату WLAN в соответствующий слот в компьютере.
2. Надавить на плату WLAN и затянуть винт, зафиксировав плату WLAN в корпусе компьютера.
3. Проложить кабели антенны через направляющие и подсоединить их к плате WLAN.
4. Установите :
a) нижнюю крышку
b) батарею
5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Снятие платы беспроводной глобальной сети (WWAN)
(дополнительно)
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) батарею
b) нижнюю крышку
26
