Dell Precision M4800 (Late 2013) - Инструкция (Страница 46)

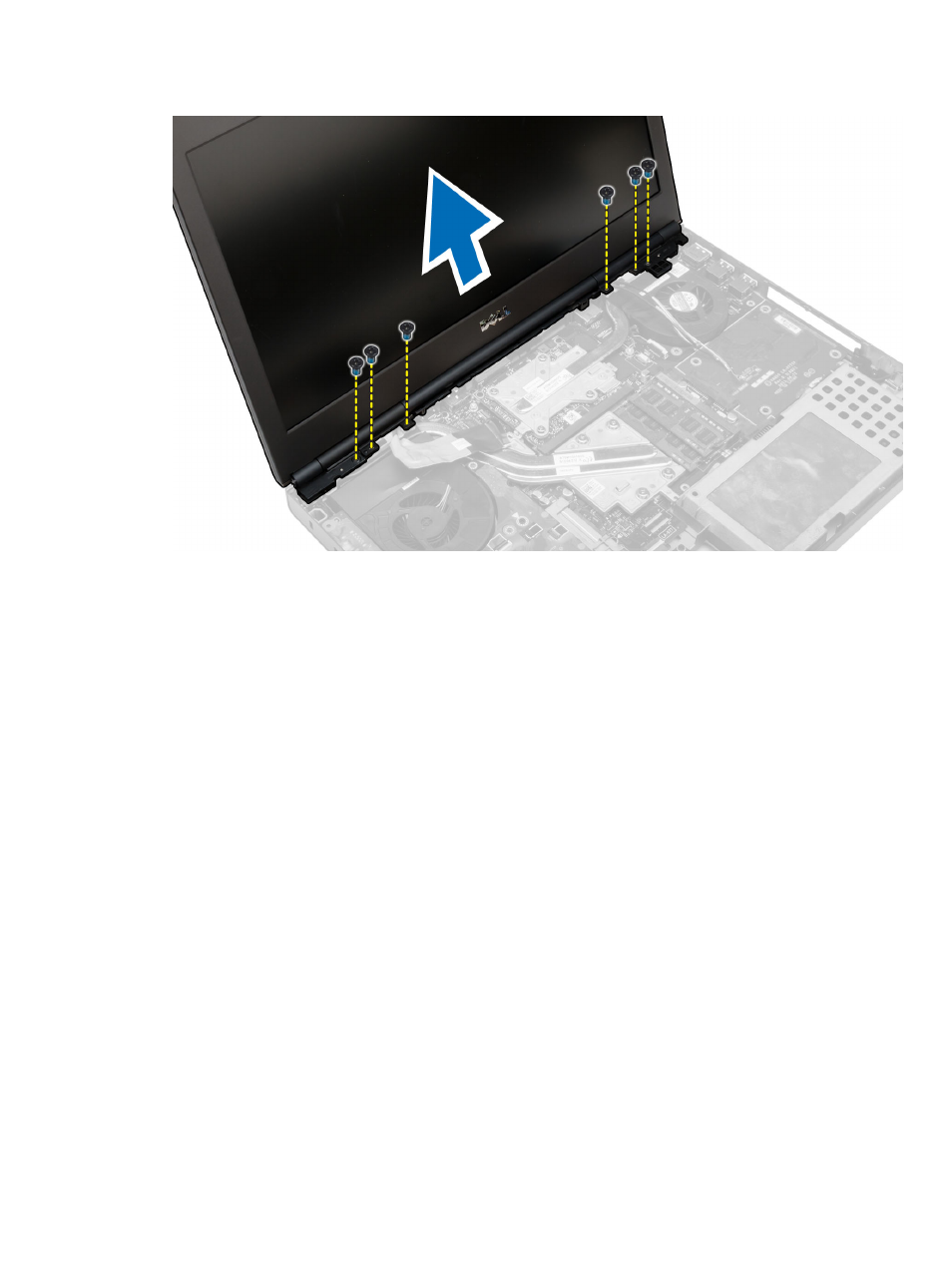

Установка дисплея в сборе
1. Затяните винты, чтобы зафиксировать дисплей в сборе.
2. Подсоединить кабели камеры и LVDS к соответствующим разъемам на системной плате.
3. Установить на место кронштейн кабеля LVDS и зафиксировать его винтами.
4. Проденьте кабели антенн беспроводных интерфейсов через направляющее отверстие в корпусе.
5. Затяните винты в нижней и задней части корпуса компьютера.
6. Уложите кабели антенн и подсоедините их к соответствующим разъемам.
7. Установите :
a) упор для рук
b) жесткий диск
c) оптический дисковод
d) клавиатуру
e) окантовку клавиатуры
f) нижнюю крышку
g) батарею
8. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Снятие крышки шарнира
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) аккумулятор
46
