Дисководы
Общие указания по установке
Жесткие диски SATA подключаются к разъемам с меткой «SATA0» или «SATA1». Оптические
дисководы SATA подключаются к разъемам SATA на системной плате (см. раздел «Компоненты
системной платы» На стр. 27).
Подключение кабелей дисководов
При установке дисковода необходимо подключить два кабеля — кабель питания постоянного тока и
кабель для передачи данных — к задней панели дисковода.
Разъемы интерфейса дисковода
Большинство интерфейсных разъемов имеют ключ, который обеспечивает правильность
подсоединения; то есть, отверстие или отсутствующий контакт одного разъема совпадает с
контактом или заполненным отверстием другого разъема. Разъемы с ключом обеспечивают
соединение контакта номер 1 кабеля (обозначенного цветной полосой по одному краю на
определенных кабелях — на кабелях SATA цветная полоса отсутствует) с контактом 1 разъема.-
Контакт 1 разъема на плате или карте обычно обозначается символом «1», напечатанным путем
трафаретной печати непосредственно на плате или карте.
ВНИМАНИЕ.
При неправильном подсоединении кабеля дисковод работать не будет. Это также может
привести к повреждению контроллера, дисковода или обоих устройств.

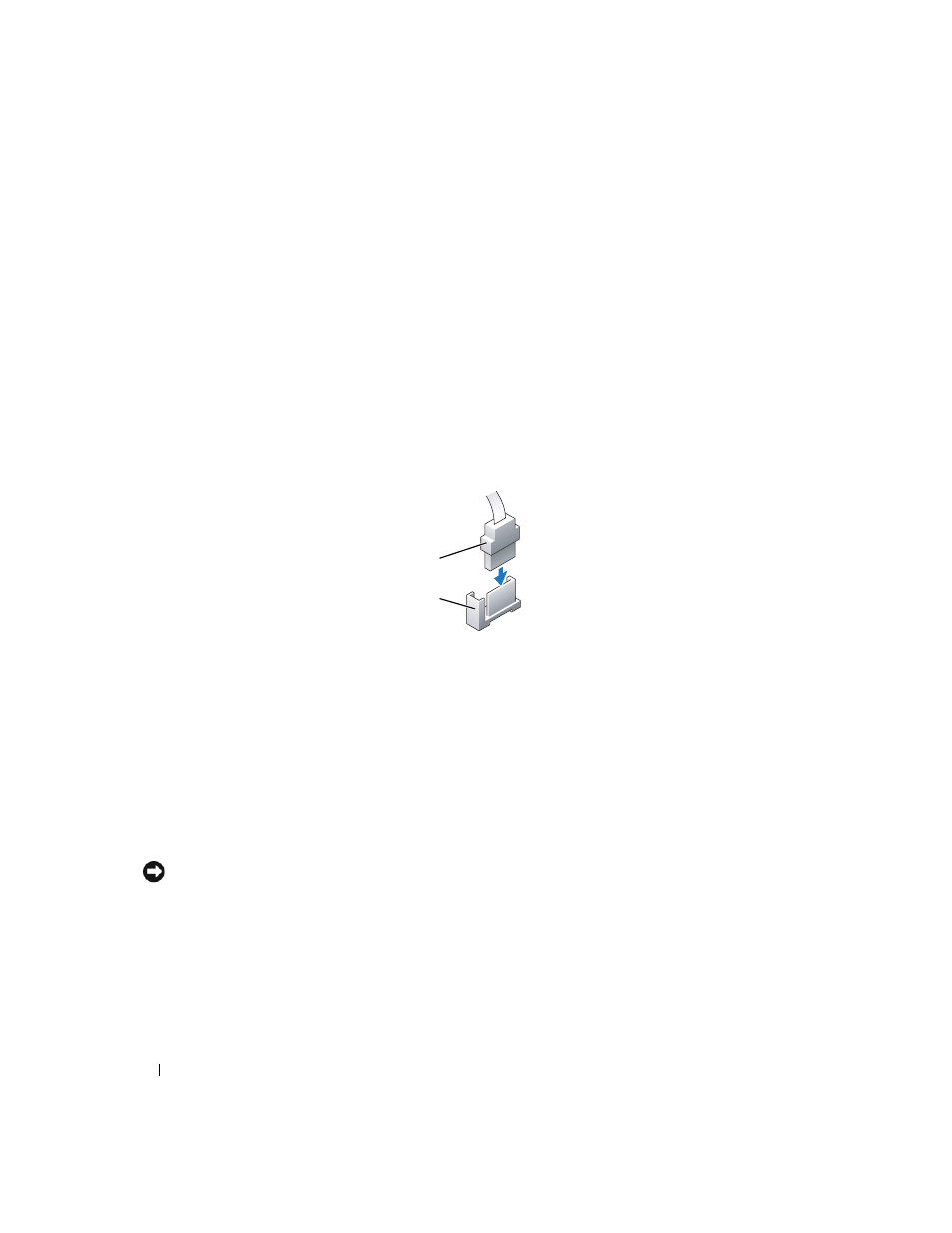

Разъем SATA
1 разъем для подключения
интерфейсного кабеля
2 разъем интерфейса
1
2
