24
Компьютер с корпусом Mini Tower

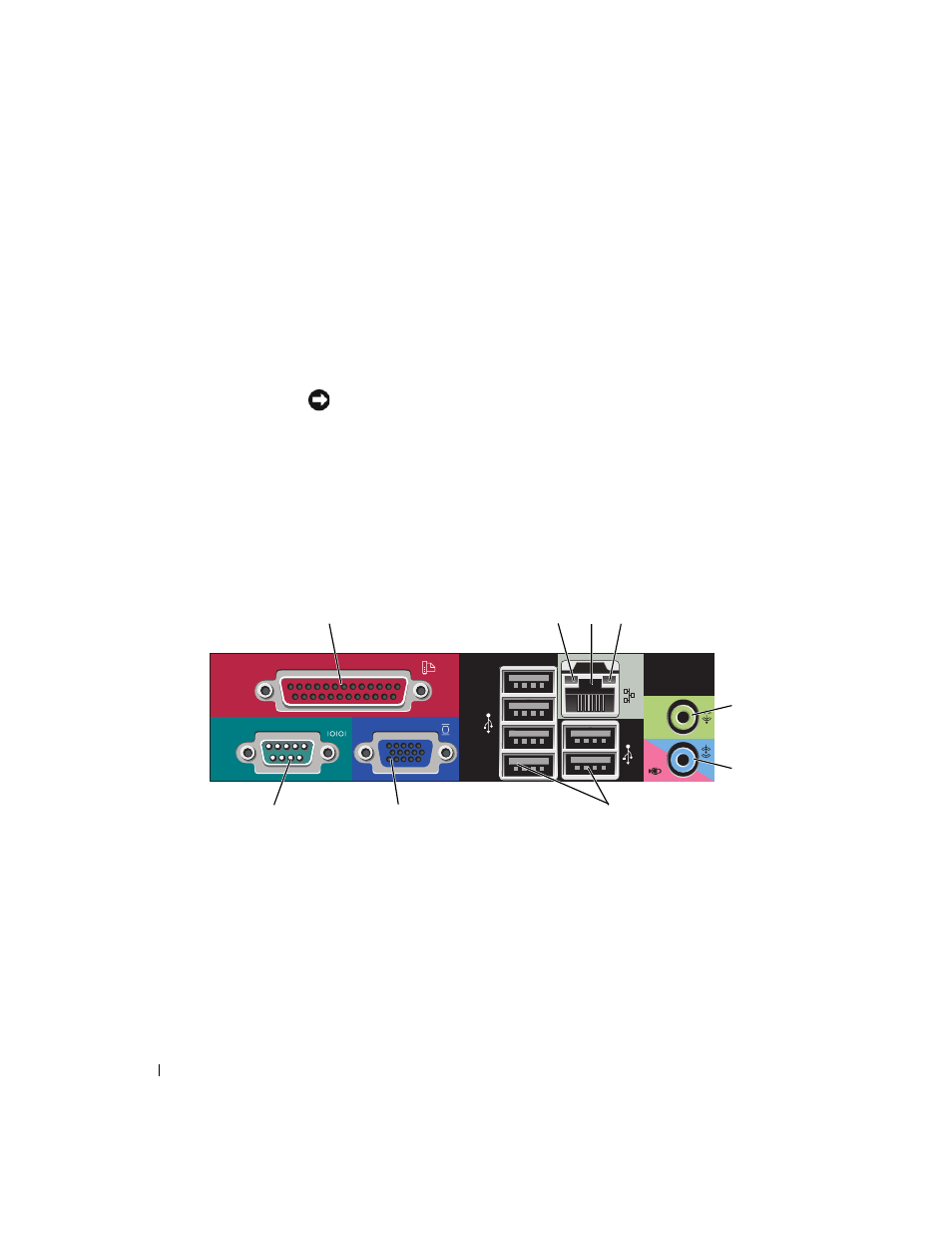

Разъемы на задней панели
1 защелка крышки
корпуса
Позволяет открывать крышку компьютера.
2 проушина для
навесного замка
Установите замок для запирания крышки компьютера.
3 переключатель выбора
напряжения
Компьютер оборудован ручным переключателем выбора напряжения. Во избежание
повреждения компьютера установите переключатель выбора напряжения вручную в
положение, соответствующее напряжению, наиболее точно совпадающему с
напряжением электросети, используемым в вашем регионе.
ВНИМАНИЕ.
Для Японии переключатель выбора напряжения необходимо
установить в положение 115 В.
Также убедитесь, что монитор и другие подключенные устройства могут работать с
напряжением переменного тока, доступным в вашем регионе.
4 разъем питания Для подключения кабеля питания.
5 разъемы на задней
панели
Используются для подключения последовательных, USB и других устройств к
соответствующим разъемам. См. раздел «Разъемы на задней панели» На стр. 24.
6 гнезда для плат Доступные разъемы для любых установленных плат PCI и PCI Express.
1 3
9 8 7
5
6
2 4
1 разъем параллельного
порта
К разъему параллельного порта подключается параллельное устройство, например
принтер. USB-принтер следует подключать к разъему USB.
ПРИМЕЧАНИЕ.
Встроенный разъем параллельного порта автоматически
отключается, если компьютер обнаруживает установленную плату, имеющую
разъем параллельного порта, настроенный на тот же адрес. Для получения
дополнительных сведений см. раздел «Параметры настройки системы» На стр. 92.
