Работа светодиодов адаптера (вертикально-расположенные
адаптеры)
содержит расположения светодиодных индикаторов на адаптере Brocade 1020 (A) и
вертикально-расположенном адаптере CNA Brocade 1010 (B). Светодиодные индикаторы
каждого порта видны сквозь кронштейны для крепления.

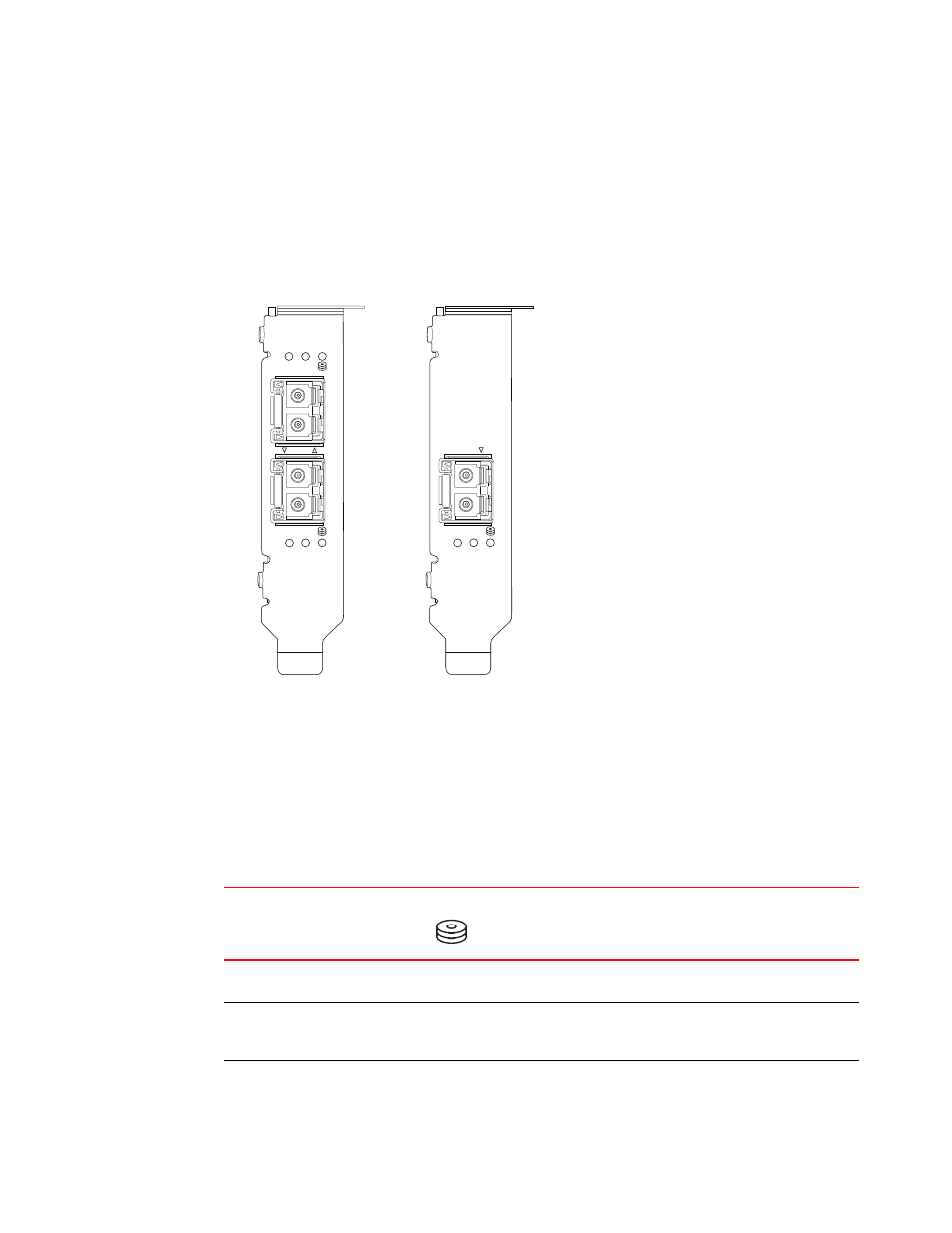

РИС. 19
Расположения светодиодов на адаптере Brocade 1020 CNA (A) и адаптере CNA Brocade 1010 (B)
содержит описание работы следующих светодиодов, видимых на
конвергированном сетевом адаптере (CNA):
•
Lnk – Состояние соединения (присутствует или отсутствует).
•
Act – По Ethernet-соединению происходит хранение данных или сетевая активность
(трафик).
•
Хранение (значки) – По соединению происходит активность FCoE.
ТАБЛИЦА 21
Работа светодиодов
Lnk
Act
Хранение
Состояние
Выкл.
Выкл.
Выкл.
Адаптер не функционирует. Возможно, отсутствует
питание или адаптер не инициализирован.
Медленно
мигающий
зеленый
1
Выкл.
Выкл.
Адаптер функционирует, но физическая связь
отсутствует.
Зеленый, не
мигает
Выкл.
Выкл.
Связь присутствует. Отсутствует Ethernet-трафик или
трафик хранения.
Lnk Act
PORT
0
1
PORT
0
Lnk Act
Lnk Act
