5. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .

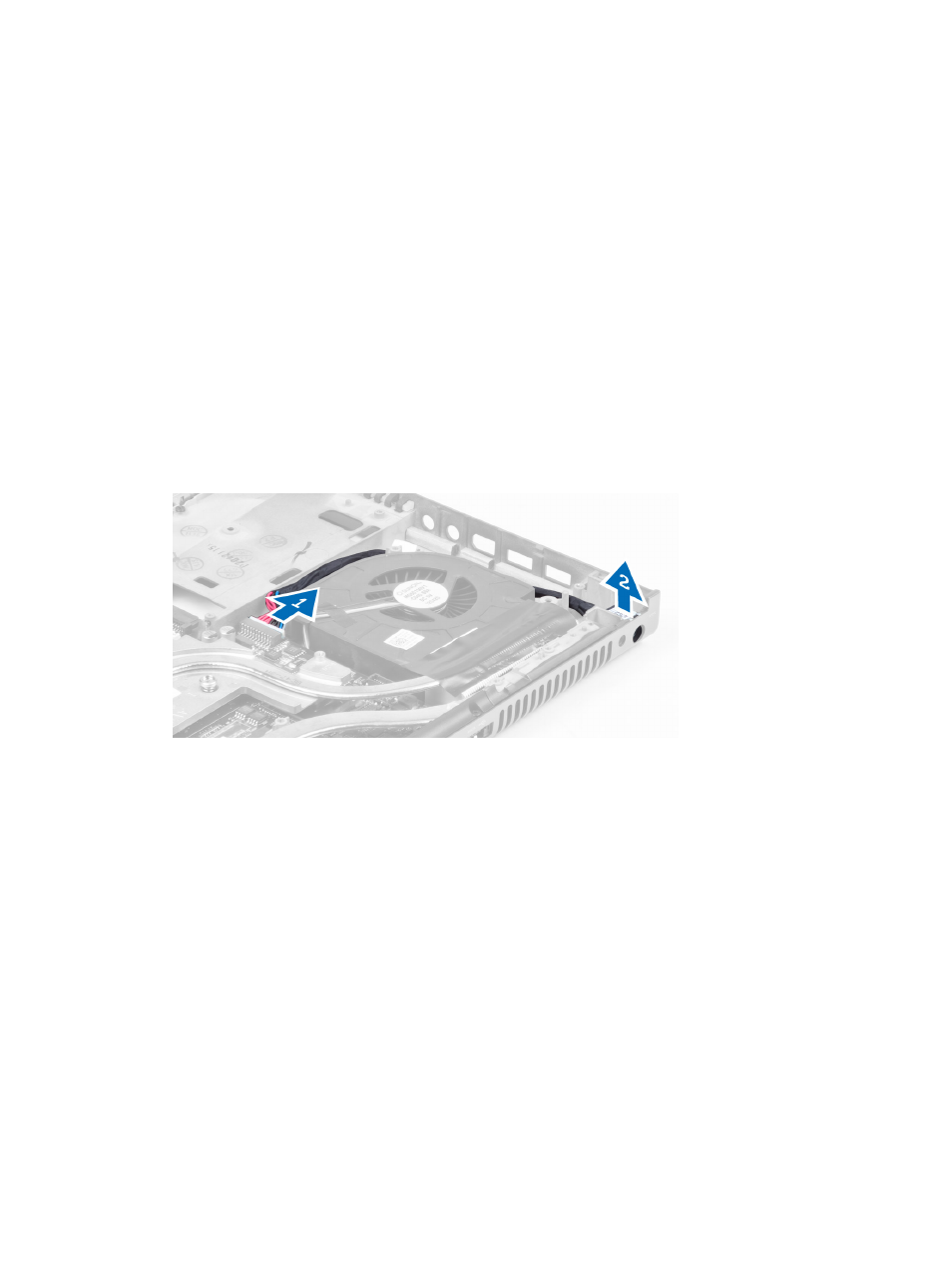

Снятие порта разъема питания
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) аккумулятор
b) нижнюю крышку
c) окантовку клавиатуры
d) клавиатуру
e) оптический дисковод
f) основной и дополнительный жесткие диски
g) упор для рук
h) плату ввода-вывода
i) дисплей в сборе
3. Отсоедините кабель питания от разъема питания на системной плате и снимите гнездо питания с
компьютера .
Установка порта разъема питания
1. Вставьте гнездо питания в соответствующее место и подключите кабель к разъему питания на материнской
плате .
2. Установите :
a) дисплей в сборе
b) плату ввода-вывода
c) упор для рук
d) основной и дополнительный жесткие диски
e) оптический дисковод
f) клавиатуру
g) окантовку клавиатуры
h) нижнюю крышку
i) аккумулятор
3. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
