i) радиатор

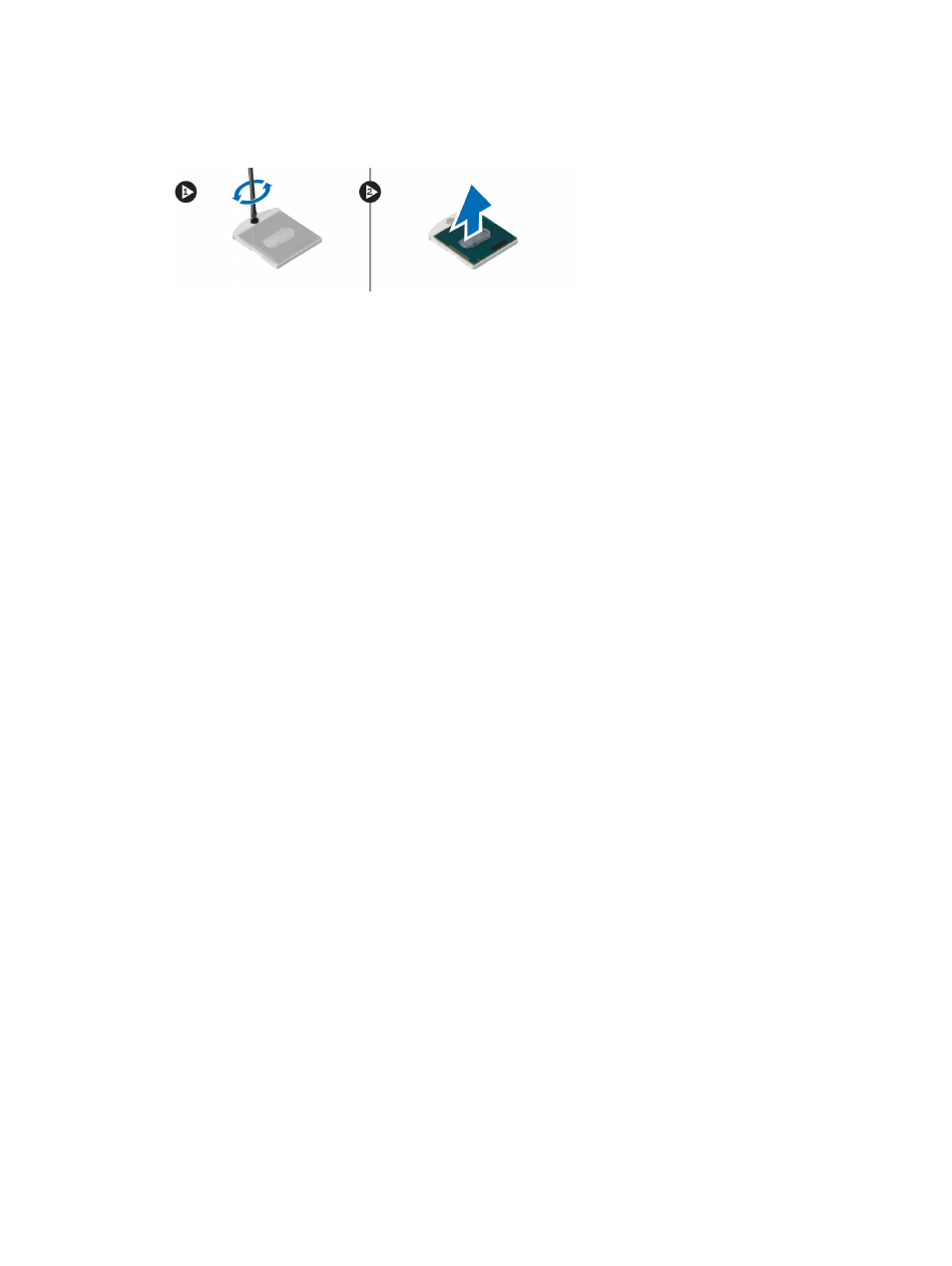

3. Поверните эксцентрик процессора против часовой стрелки. Снимите процессор с компьютера.
Установка процессора
1. Совместите засечки на процессоре и гнезде и вставьте процессор в гнездо.
2. Поверните эксцентриковый зажим процессора по часовой стрелке.
3. Установите :
a) радиатор
b) вентилятор процессора
c) упор для рук
d) основной и дополнительный жесткие диски
e) оптический дисковод
f) клавиатуру
g) окантовку клавиатуры
h) нижнюю крышку
i) аккумулятор
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Снятие радиатора видеокарты
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) батарею
b) нижнюю крышку
c) окантовку клавиатуры
d) клавиатуру
e) оптический дисковод
f) основной и дополнительный жесткие диски
g) упор для рук
h) вентилятор радиатора
i) радиатор
3. Для снятия радиатора видеокарты необходимо выполнить следующие действия:
a) Отсоединить кабель LVDS [1].
b) Выкрутить винты, которыми кронштейн кабеля LVDS крепится к корпусу компьютера. [2]
c) Снять кабель LVDS, который удерживался кронштейном. [3]
46
