Снятие
платы беспроводной локальной сети (WLAN)
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) батарею
b) нижнюю крышку
3.
Для
извлечения карты WLAN из компьютера необходимо выполнить следующие действия:

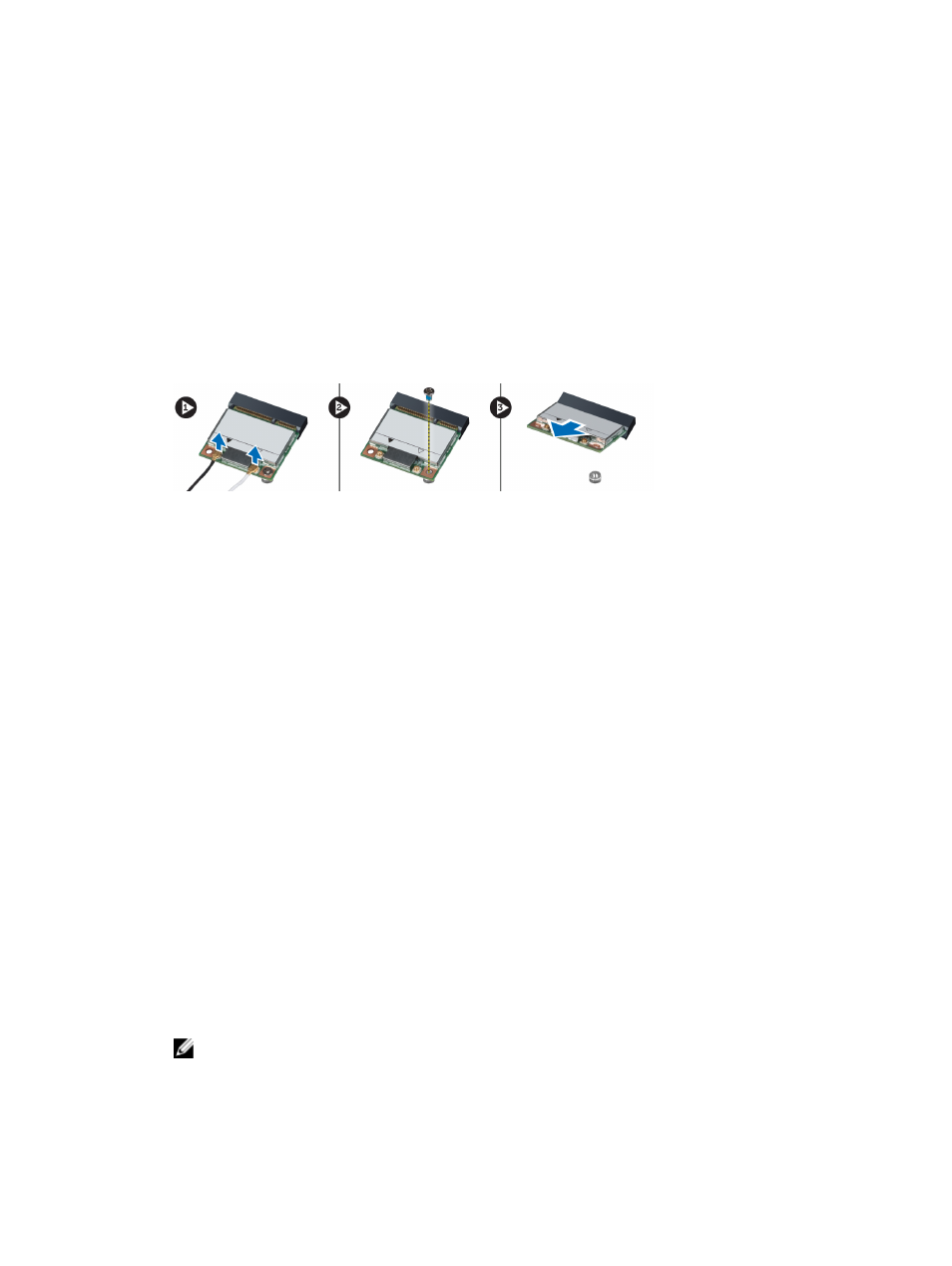

a) Отсоединить и извлечь из направляющих кабели антенны, подключенной к карте WLAN.
b) Выверните винт, которым плата WLAN крепится к корпусу компьютера.
c) Извлеките плату WLAN из компьютера.
Установка
платы беспроводной локальной сети (WLAN)
1.
Вставьте
плату WLAN в соответствующий слот в компьютере.
2.
Надавить
на плату WLAN и затянуть винт, зафиксировав плату WLAN в корпусе компьютера.
3.
Проложить
кабели антенны через направляющие и подсоединить их к плате WLAN.
4.
Установите
:
a) нижнюю крышку
b) батарею
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Снятие
платы беспроводной глобальной сети (WWAN)
(дополнительно)
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) батарею
b) нижнюю крышку
3.
Для
извлечения платы WWAN необходимо выполнить следующие действия:
a) Отсоединить, извлечь из направляющих и снять кабели антенны, подключенные к плате WWAN.
b) Выкрутите винт, которым плата WWAN крепится к корпусу компьютера.
c) Извлеките плату WWAN из компьютера.
ПРИМЕЧАНИЕ
: Расположение платы WWAN может отличаться от показанного на рисунке.
