i) батарею
6. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
Снятие платы видеоадаптера
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) батарею
b) нижнюю крышку
c) окантовку клавиатуры
d) клавиатуру
e) оптический дисковод
f) жесткий диск
g) упор для рук
h) вентилятор видеоадаптера
i) радиатор видеокарты

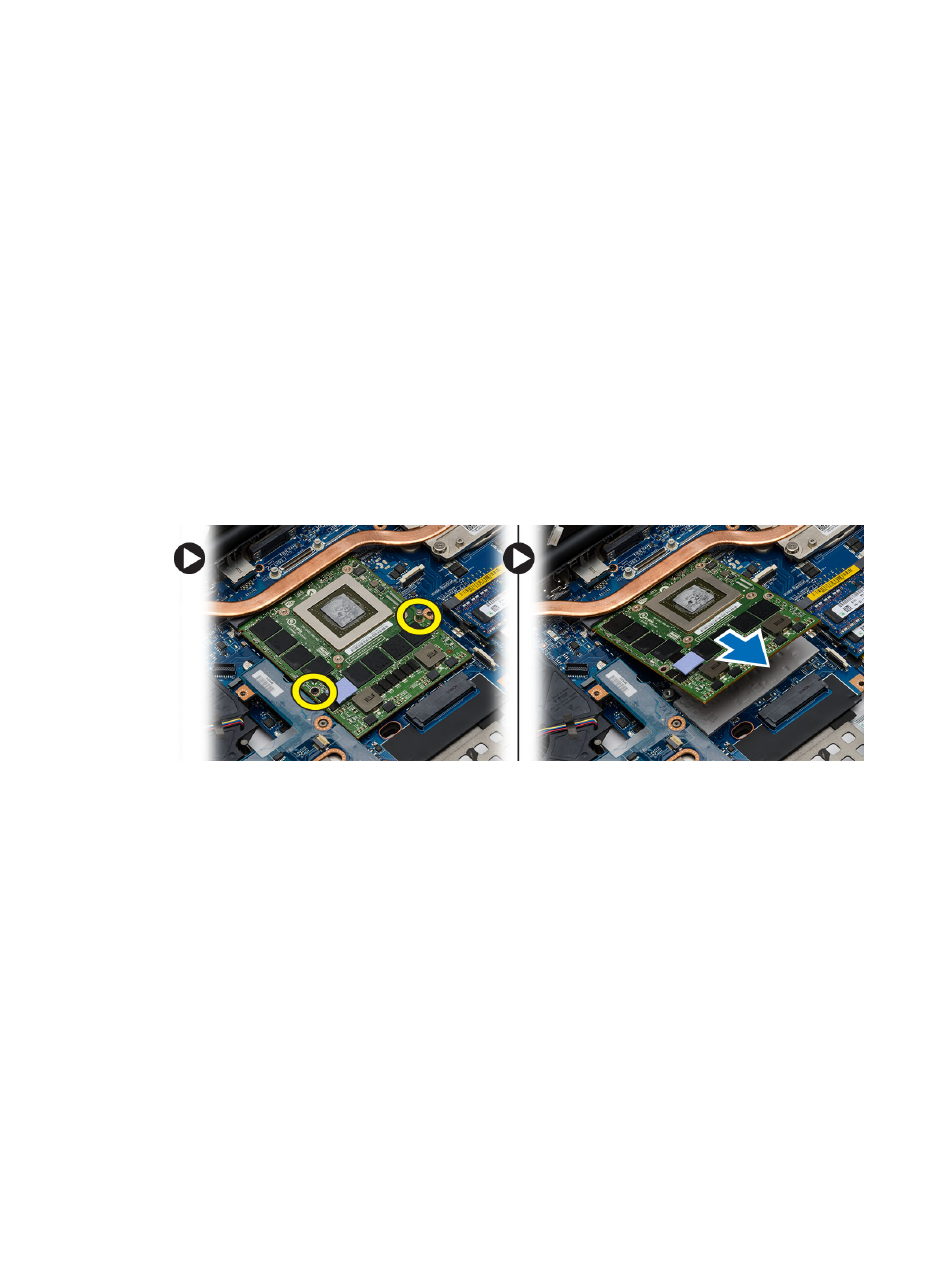

3. Выполните следующие действия, как показано на рисунке:
a) Выкрутить винты, которыми видеокарта крепится к корпусу компьютера.
b) Извлечь видеокарту из компьютера.
Установка платы видеоадаптера
1. Вдвинуть видеокарту в первоначальное положение в корпусе компьютера.
2. Затянуть винты, зафиксировав видеокарту в компьютере.
3. Установите :
a) радиатор видеокарты
b) вентилятор видеоадаптера
c) упор для рук
d) жесткий диск
e) оптический дисковод
f) клавиатуру
g) окантовку клавиатуры
h) нижнюю дверцу
i) батарею
4. Выполните процедуры, приведенные в разделе После работы с внутренними компонентами компьютера .
48
