Снятие платы ввода-вывода
1. Выполните процедуры, приведенные в разделе Подготовка к работе с внутренними компонентами
компьютера .
2. Снимите :
a) карту SD
b) батарею
c) нижнюю крышку
d) окантовку клавиатуры
e) клавиатуру
f) оптический дисковод
g) основной и дополнительный жесткие диски
h) упор для рук

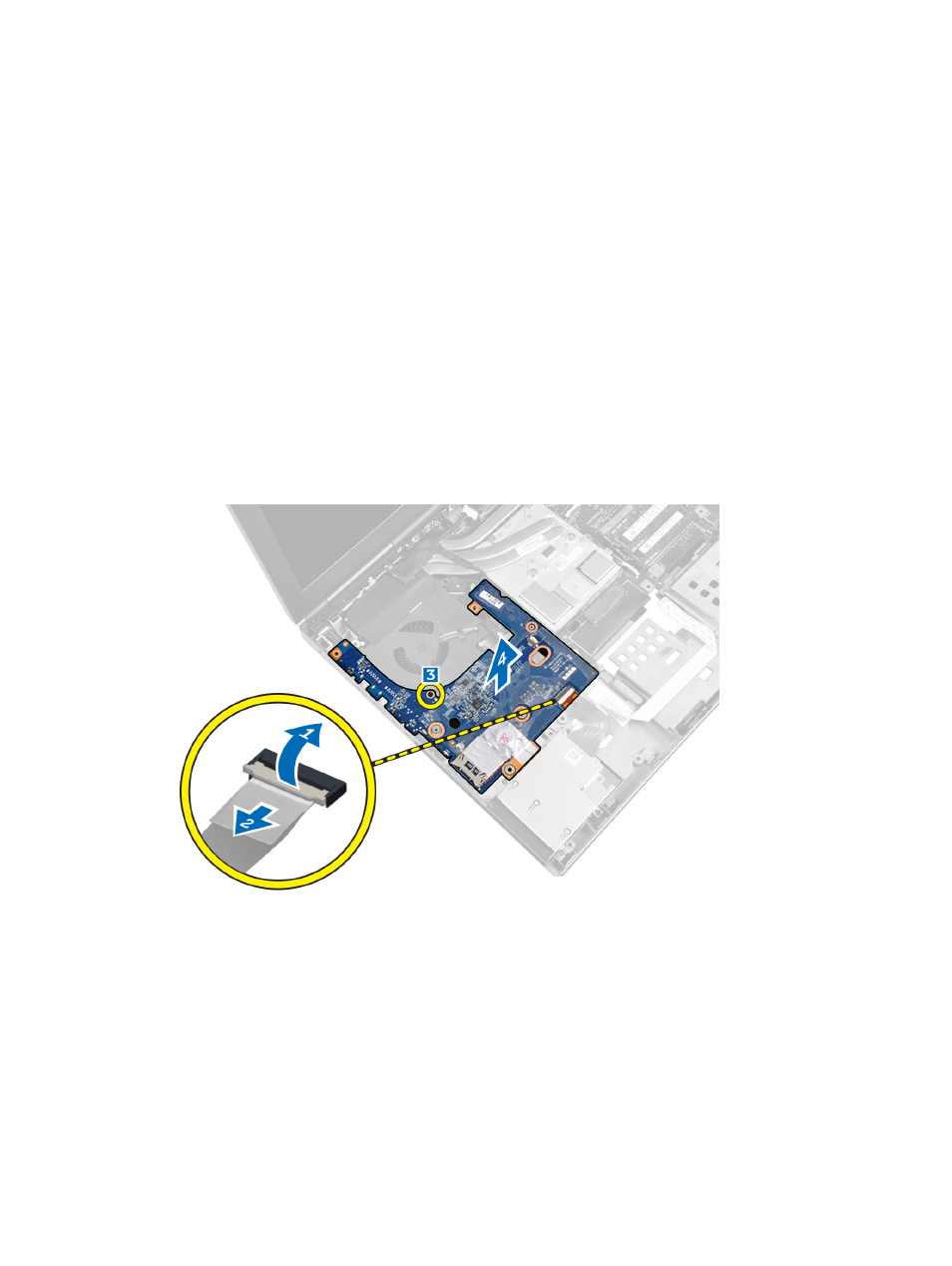

3. Для извлечения платы ввода-вывода необходимо выполнить следующие действия:
a) Отсоедините разъем модуля ExpressCard от платы ввода-вывода.
b) Выверните винт, которым плата ввода-вывода крепится к корпусу компьютера.
c) Приподнять правый край платы ввода-вывода, чтобы высвободить разъем, и извлечь плату из корпуса
компьютера .
Установка платы ввода-вывода
1. Подсоедините разъем платы ввода-вывода и задвиньте плату ввода-вывода на ее место в компьютере.
2. Затяните винты, которыми плата ввода-вывода крепится к компьютеру.
3. Подсоедините разъем модуля ExpressCard к плате ввода-вывода.
4. Установите :
a) упор для рук
b) основной и дополнительный жесткие диски
