Функционирование
. Библиотека магнитных лент Dell™ PowerVault™
132T. Руководство пользователя
Установка и извлечение накопителей

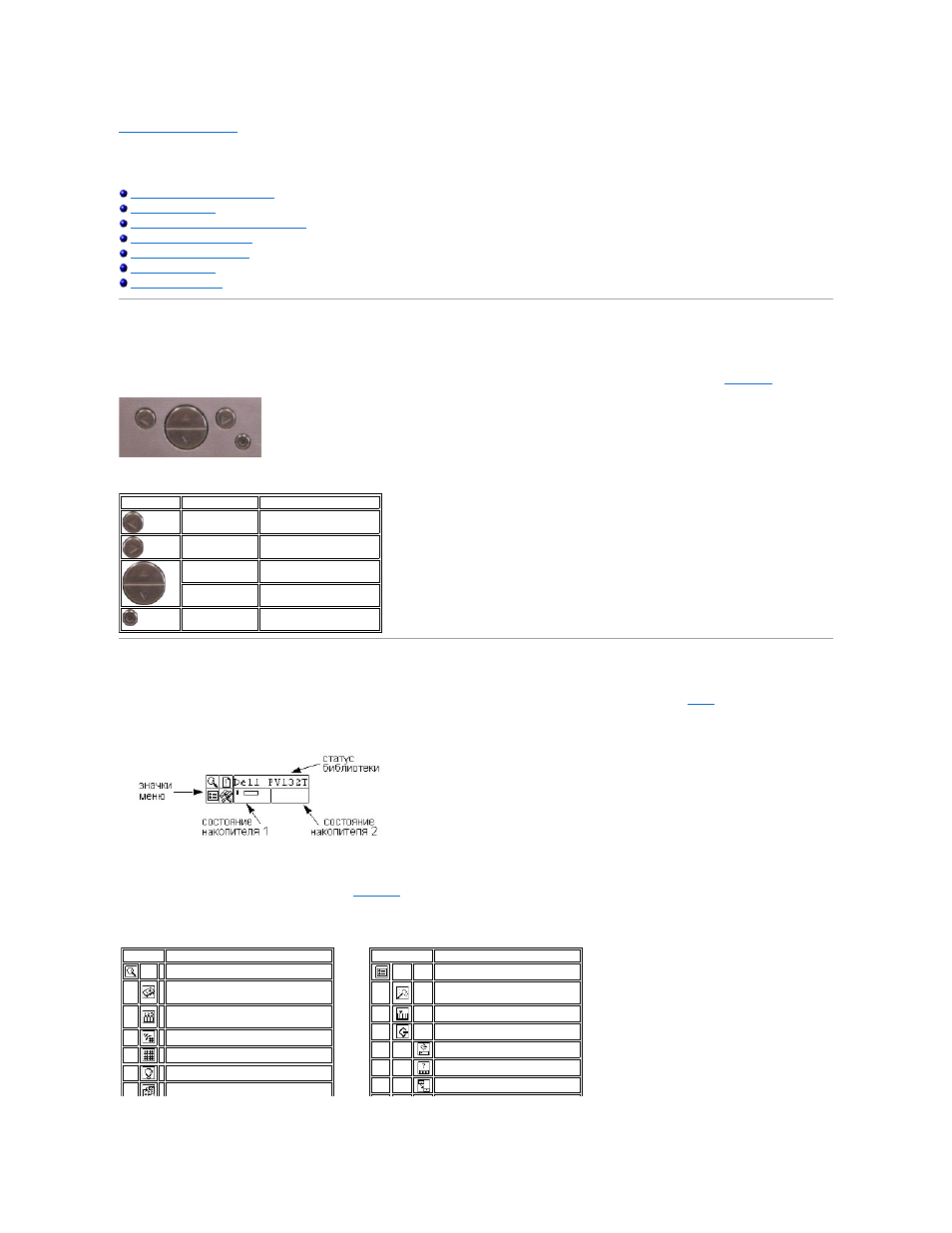

Клавиатура панели оператора
Библиотека включает легкочитаемый жидкокристаллический графический дисплей
(LCD) и клавиатуру с пятью кнопками, называемую Operator Panel
(Панель оператора), которые позволяют контролировать работу библиотеки в интерактивном режиме. Используя Панель оператора, можно
настраивать библиотеку
, следить за статистикой работы и диагностировать ошибки. В деталях кнопки на клавиатуре описаны в
.
Таблица
1. Клавиатура панели оператора.
Описание значков
Для графического представления элементов меню на дисплее библиотеки используются значки
. Из главного меню Main (
) можно просматривать
значки меню
, а также значки устройств и состояния ленты.
Рисунок
1. Значки Main menu (Главного меню).
Значки Меню
Список значков меню и их описание приведены в
.
Таблица
2. Значки меню и их описание
Выбор
Кнопка
Описание
Стрелка влево
Навигация меню влево
Стрелка
вправо
Навигация меню вправо
Стрелка вверх
Прокрутка значений
вверх
Стрелка вниз
Прокрутка значений
вниз
Кнопка
Action
Выполнение пункта
меню
Значки
Status Menu
Значки
Setup Menu
Значок
Описание
Меню STATUS
Отображение версии
микропрограммы
Отображение
инвентаризационной информации
Отображение числа перемещений
Отображение числа повторов
Отображение состояния датчика
Ошибки
Значок
Описание
Меню SETUP
Setup Wizard (Мастер
настройки
)
Конфигурация слотов
SCSI/Fibre
Drive SCSI ID
Set Inquiry (Установка опроса)
Access Mode
