Инструкция по эксплуатации Dell PowerVault 132T LTO/SDLT (Tape Library)
Страница 17
2.
Подключите свободный конец кабеля
SCSI в разъем адаптера хост-компьютера.

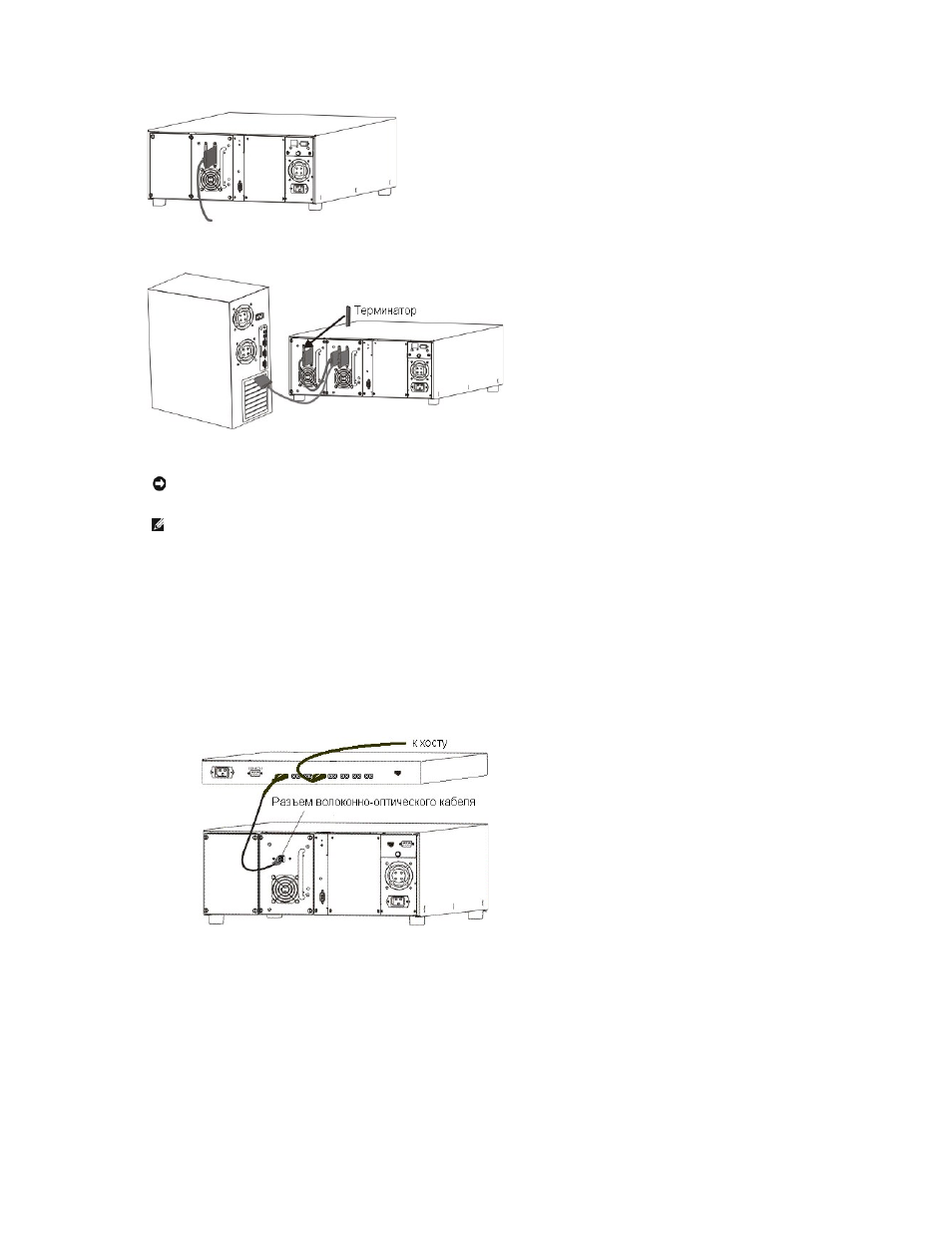

Рисунок
2. Подключение кабеля SCSI к хост-компьютеру (библиотека с двумя накопителями).
3.
Убедитесь
, что шина имеет терминатор на последнем устройстве в цепочке устройств.
4.
Убедитесь
, что кабель SCSI между адаптером хоста и библиотекой исправен, и разъемы надежно закреплены.
Подсоединение устройств с волоконно
-оптическим кабелем
На задней панели каждого входящего в состав библиотеки с волоконно
-оптическим каналом модуля расположен один дуплексный разъем FC (Fibre
Channel). Как правило этот разъем используется для подключения модуля к 2 Гб коммутатору FC. Если в состав библиотеки входят два устройства,
подсоедините кабели
FC к каждому устройству и подсоедините каждое устройство к коммутатору. Установите на хосте адаптер шины хоста FC HBA и
также подсоедините его к коммутатору
. Конкретные инструкции см. в соответствующем руководстве, поставляемом с адаптером шины хоста.
Приобретая кабели
, убедитесь в правильности размеров разъемов для подсоединения к модулям и коммутатору FC.
Выполните приведенную ниже процедуру
.
1.
Подсоедините кабель
(и) FC к разъему(ам) на задней панели накопителей.
Рисунок
3. Кабель FC, соединяющий накопитель с концентратором.
Рисунок
4. Кабели FC, соединяющие два накопителя к коммутатору
ПРЕДУПРЕЖДЕНИЕ
.
Убедитесь в применении терминатора, соответствующего используемому типу устройства SCSI.
ПРИМЕЧАНИЕ
.
SCSI-интерфейс библиотеки используется совместно с SCSI-соединением накопителя.
