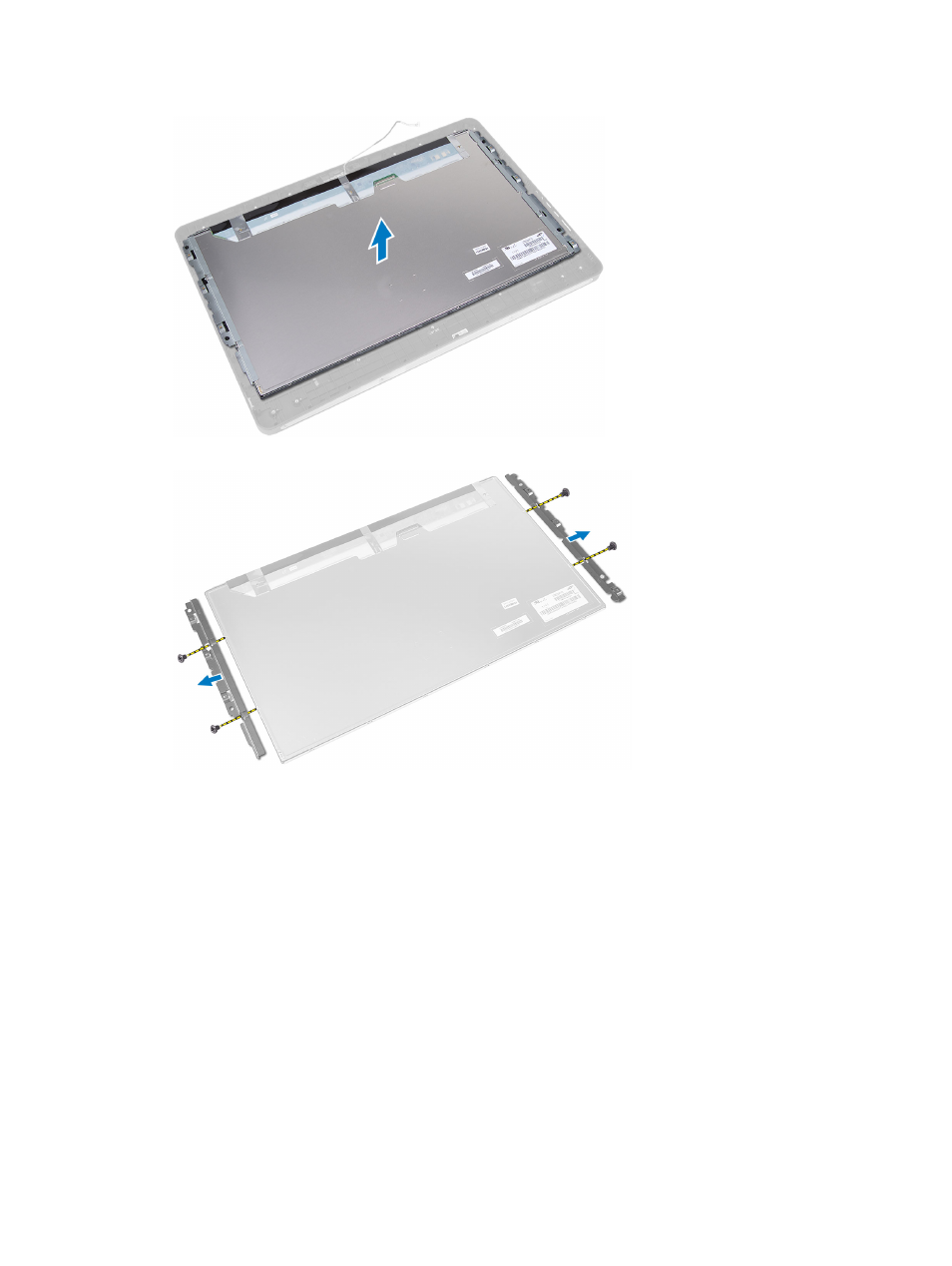

6.
Выверните
винты, которыми скоба дисплея крепится к панели дисплея. Снимите скобу с панели дисплея.
Установка
панели дисплея
1.
Затяните
винты, чтобы прикрепить скобу дисплея к панели дисплея.
2.
Установите
панель дисплея на корпус компьютера.
3.
Установите
нижнюю панель на корпус компьютера.
4.
Затяните
винты, чтобы прикрепить нижнюю панель к корпусу.
5.
Подключите
кабель LVDS к панели дисплея.
6.
Установите
:
a) системную плату
b) антенный модуль
c) динамики
d) вентилятор процессора
e) радиатор в сборе
f) блок питания
40
