Установка
платы преобразователя
1.
Установите
плату преобразователя в соответствующее положение.
2.
Затяните
винты, чтобы прикрепить плату преобразователя к корпусу компьютера.
3.
Подсоедините
кабель подсветки и кабель преобразователя к плате преобразователя.
4.
Установите
:
a) заднюю крышку
b) стойку VESA
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
батарейки типа «таблетка»
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) стойку VESA
b) заднюю крышку
c) экран системной платы
3.

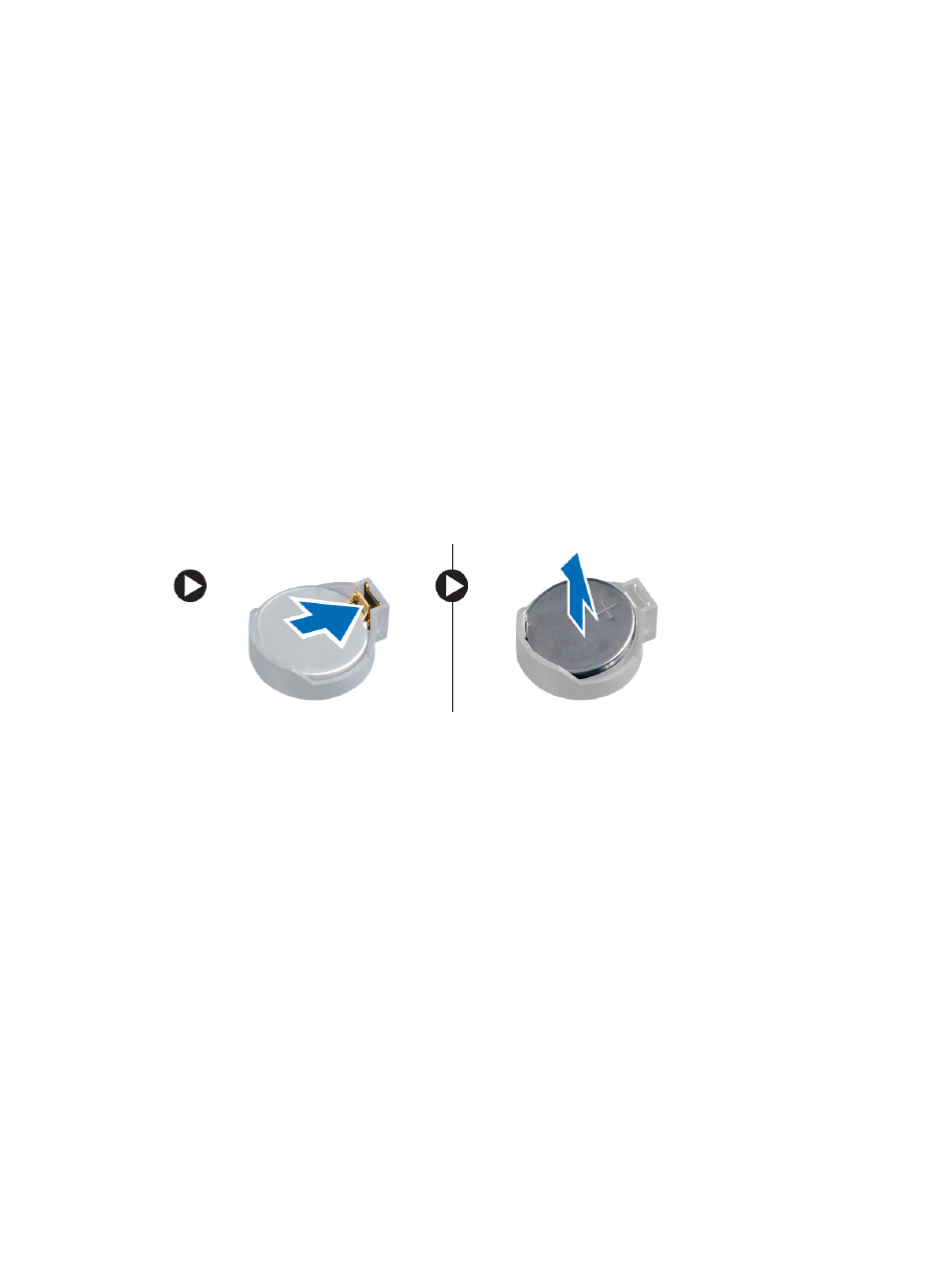

Отведите
фиксатор от батареи. Батарея выскочит из гнезда; извлеките ее из компьютера.
Установка
батарейки типа «таблетка»
1.
Вставьте
батарею типа «таблетка» в соответствующее гнездо на системной плате.
2.
Нажмите
на батарейку типа «таблетка», чтобы сработала защелка, удерживающая ее на месте.
3.
Установите
:
a) экран системной платы
b) нижнюю крышку
c) стойку VESA
4.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
оптического дисковода
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) стойку VESA
b) заднюю крышку
17
