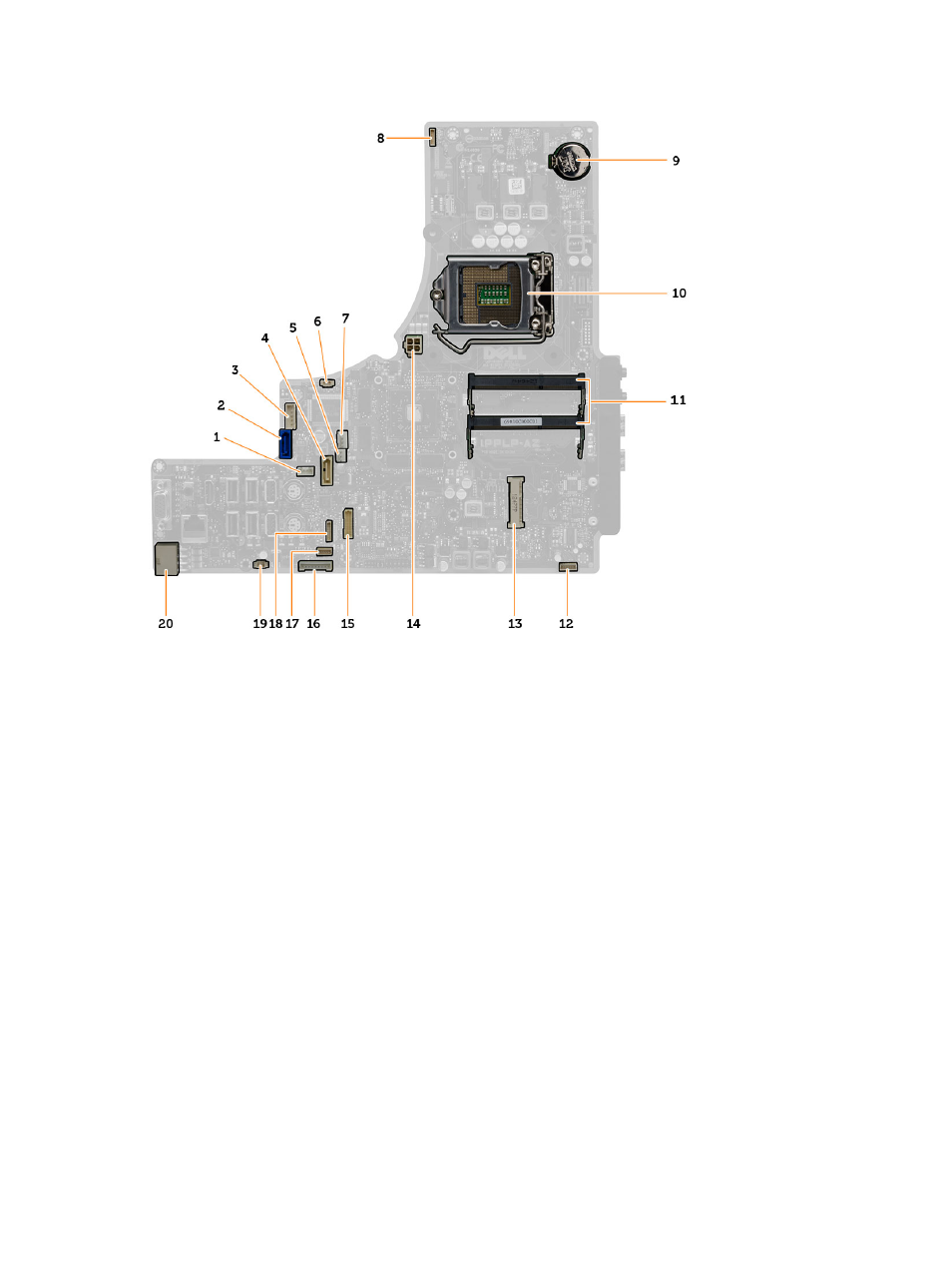

1. Разъем питания оптического дисковода SATA
2. Разъем жесткого диска SATA
3. Разъем питания жесткого диска SATA
4. Разъем оптического дисковода SATA
5. Разъем вентилятора/радиатора для видеокарты
6. разъем датчика вскрытия корпуса
7. Разъем вентилятора/радиатора для процессора
8. Разъем камеры
9. Разъем батареи типа «таблетка»

10. гнездо процессора
11. Разъемы модулей памяти (гнезда SODIMM)
12. Разъем динамика
13. гнездо mini-PCI Express
14. Разъем питания ЦП 12 В
15. Разъем LVDS
16. Разъем платы преобразователя
17. Разъем сенсорной панели
18. Разъем передней панели
19. Разъем вентилятора блока питания
