4.

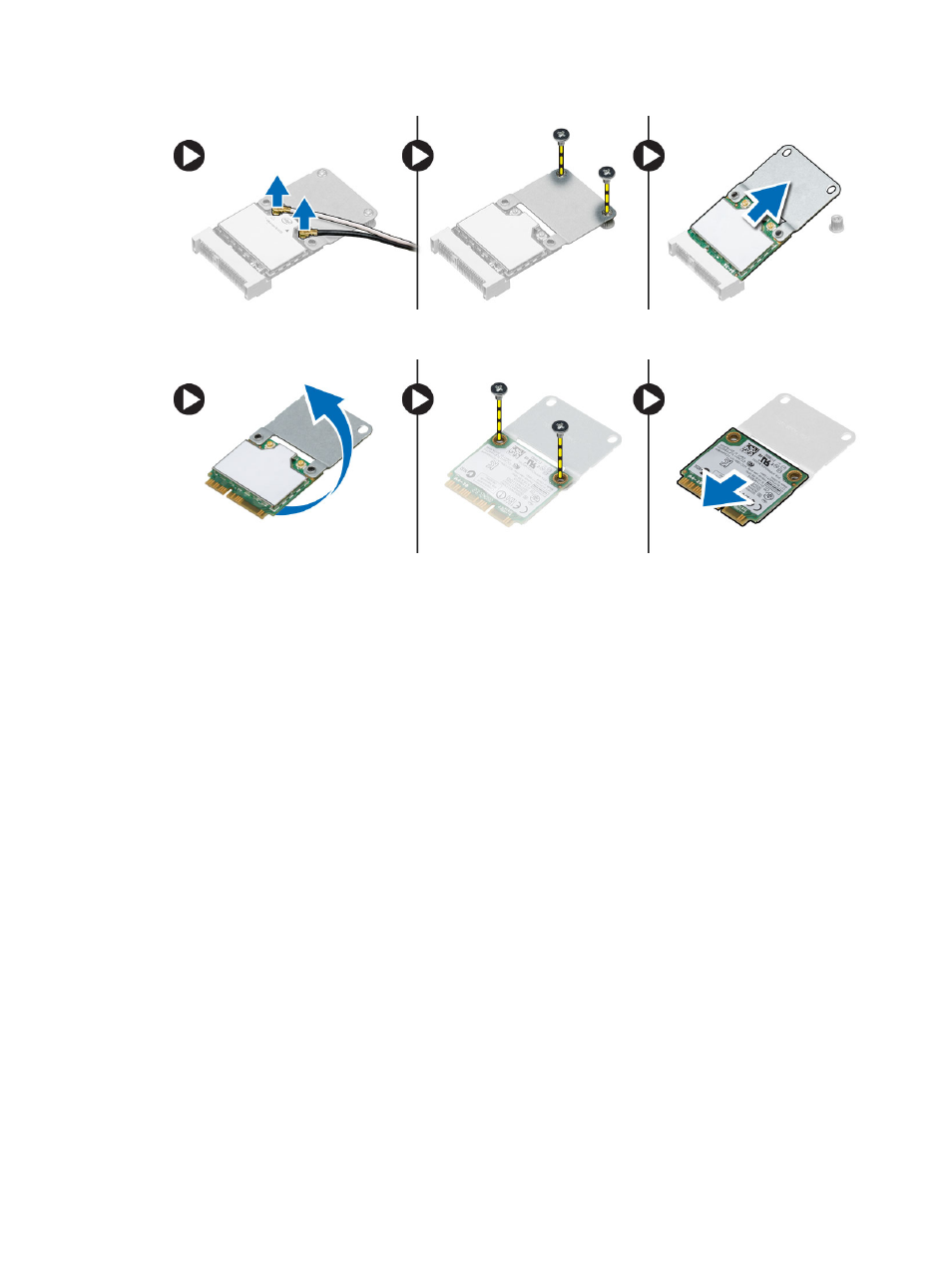

Поверните
плату WLAN и выверните винты, которыми плата WLAN крепится к адаптеру WLAN. Извлеките
плату
WLAN из адаптера.
Установка
платы WLAN
1.
Выровняйте
плату WLAN на адаптере WLAN. Затяните винты, которыми плата WLAN крепится к адаптеру
WLAN.
2.
Поместите
плату WLAN с адаптером в соответствующий разъем и затяните винты, чтобы зафиксировать
плату
WLAN на системной плате.
3.
Подсоедините
кабели WLAN.
4.
Установите
:
a) экран системной платы
b) крепление VESA
c) заднюю крышку
d) стойку VESA
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
радиатора в сборе
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) стойку VESA
b) заднюю крышку
c) крепление VESA
d) экран системной платы
3.
Выверните
винты, которыми модуль радиатора крепится к корпусу компьютера. Приподнимите радиатор в
сборе
и извлеките его из компьютера.
23
