Извлечение модуля антенны, Извлечение, Модуля антенны – Инструкция по эксплуатации Dell OptiPlex 9020 All In One (Mid 2013)
Страница 37
d) экран платы ввода-вывода
e) блок питания
f) радиатор в сборе
g) жесткий диск
h) оптический дисковод
i) модуль памяти
j) экран системной платы
k) крепление VESA
l) заднюю крышку
m) стойку VESA
5.
Выполните
процедуры, приведенные в разделе После
работы
с
внутренними
компонентами
компьютера
.
Извлечение
модуля антенны
1.
Выполните
процедуры, приведенные в разделе Подготовка
к
работе
с
внутренними
компонентами
компьютера
.
2.
Снимите
:
a) стойку VESA
b) заднюю крышку
c) крепление VESA
d) экран системной платы
e) экран платы ввода-вывода
f) плату WLAN
g) оптический дисковод
h) жесткий диск
i) датчик вскрытия корпуса
j) плату кнопки питания и кнопок экранного меню
k) плату преобразователя
l) вентилятор процессора
m) блок питания
n) радиатор в сборе
o) вентилятор блока питания
p) системную плату
3.
Выверните

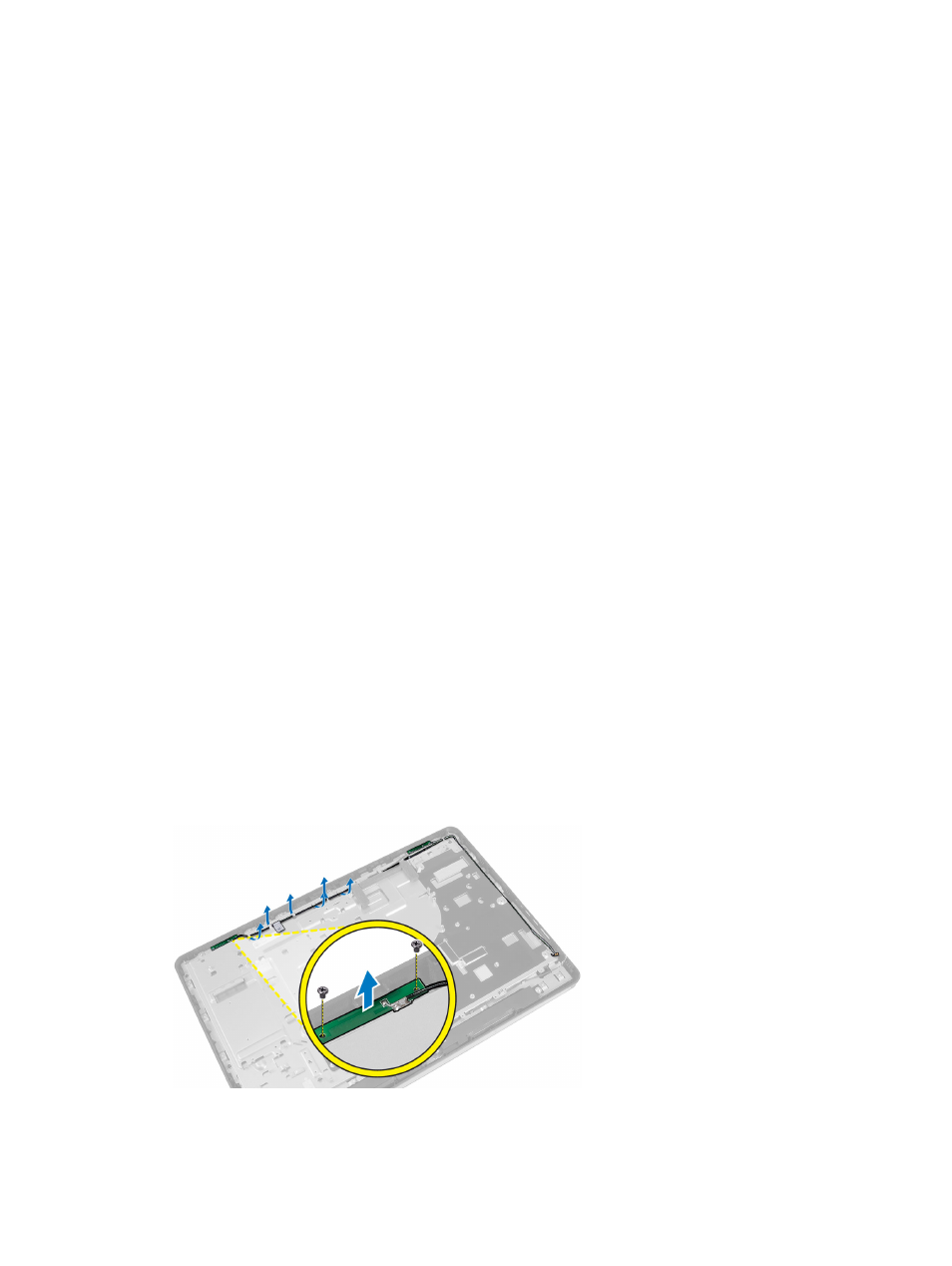

винты, которыми антенные модули крепятся к корпусу компьютера. Извлеките антенный кабель
из
направляющих по краям корпуса. Приподнимите и извлеките антенный модуль.
