Типовой ряд KN/F, KNP/F, KN-D/F, KNP-D/F
Стр . 23
9520-850-ru Ревизия 12
TM 8958 Издание 11/2013

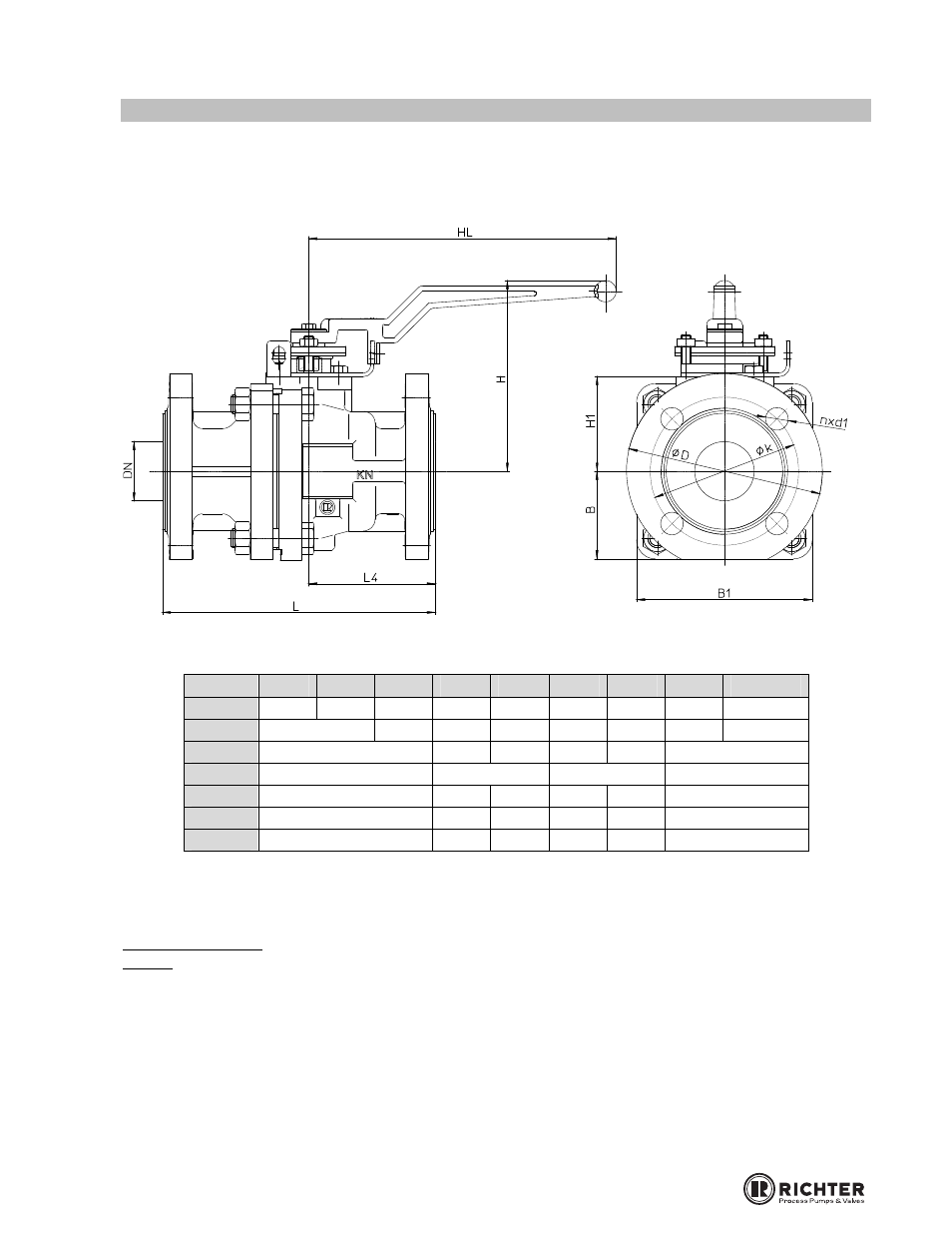

10.8 Размерный эскиз шарового крана
Шаровой кран с шаровидным валом и рукояткой
DN 15 – DN 200/150
DN 15 20 25 40 50 80 100 150 200/150
1)
L 130 150 160 200 230 310 350 480 457
L4 59 70 88 107 140 175 240 223,5
H 125 158 161 204 222 284
HL 179 259 410 512,5
H1 50 77 80 118 134 184
B 52 69 74 112 130 180
B1 109 138 148 240 290 380
1)
DN 200/150 с уменьшенным проходом DN 150
Все размеры в мм
DN150 и DN200/150: При ∆ p > прим . 2 бара вместо ручного рычага рекомендуется червячный редуктор .
DN 200: только с червячной передачей
