Richter KNP-D/F Series Ball Valves (ISO/DIN) - Инструкция (Страница 21)

Типовой ряд KN/F, KNP/F, KN-D/F, KNP-D/F
Стр . 21
9520-850-ru Ревизия 12
TM 8958 Издание 11/2013

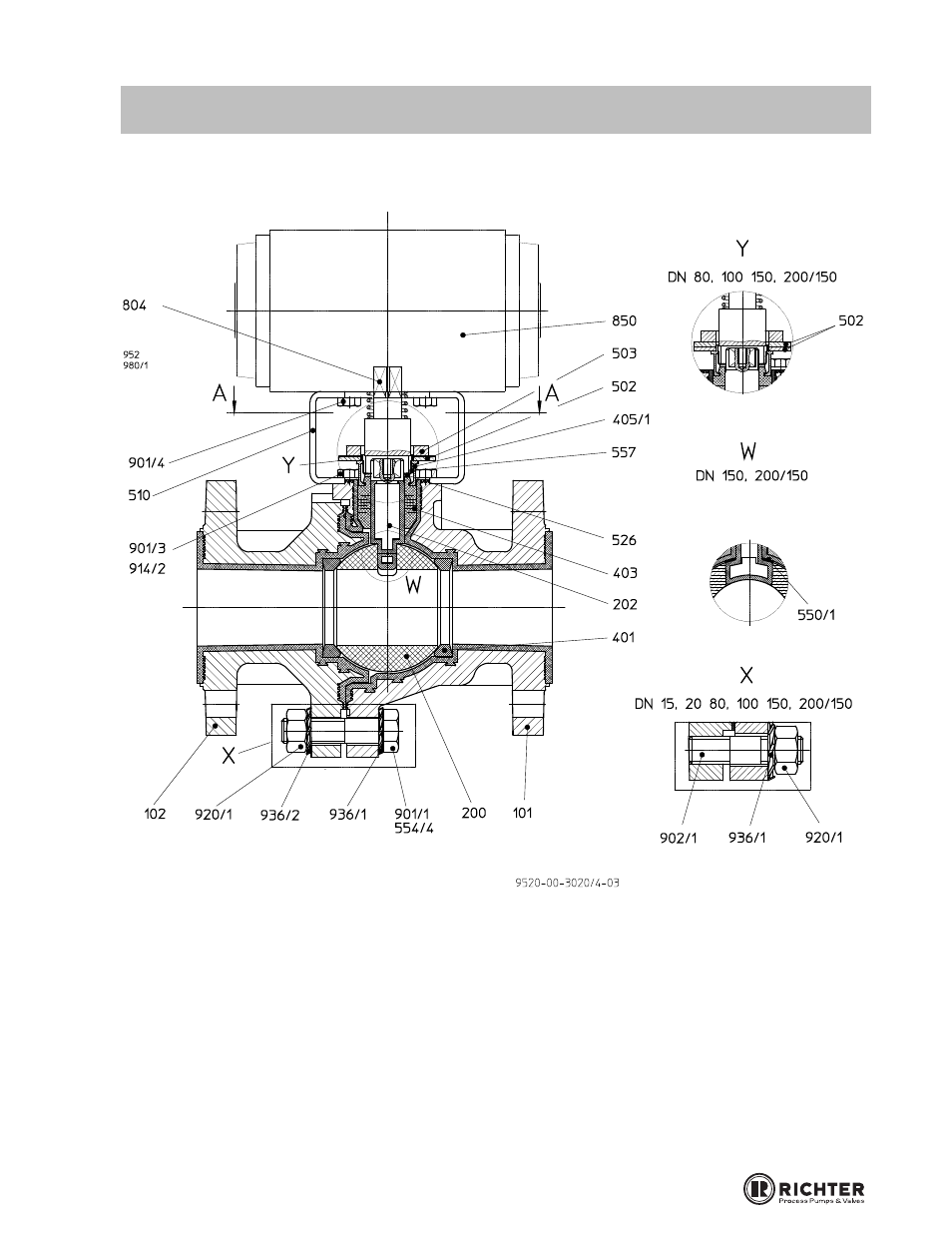

10.5 Чертеж в разрезе , шаровой затвор со сферой , распределительным
валом и приводом
DN 15 – DN 200/150
Отверстия болтов для фланца и кожуха на чертеже смещены на 45°.
сюда
относятся :
повернут на 90º
